一、工程概況

1、概述

? ? 奧園中新譽府位于廣州市增城區新新路33號,是一個中小型住宅小區，住宅建筑面積11.85萬平米,住宅占地面積2.75萬平米,已建好3棟樓，兩棟17層，一棟33層，有2層地下室，共有6臺電梯。本次工程用無線光纖直放站對奧園中新譽府已建好3棟樓地下停車場和電梯做信號覆蓋，配置1臺無線光纖直放站近端機+3臺無線光纖直放站遠端機，覆蓋面積約12000平方米。

經緯度：北緯N: 23.267601°，東經E: 113.617101°。?

2、建設目標

根據室內信號覆蓋工程的建設要求，本次工程對此站點用無線光纖直放站+無源器件進行對地下停車場和電梯等沒有信號的區域進行覆蓋。

3、信源選取

? ? 信源設備采用我公司無線光纖直放站，一臺近端機拖三臺遠端機，信號頻率為N28+B3(700MHz+1800MHz）。近端機型號為O43J-B3B28-MU，安裝在6棟負一層電房墻上；遠端機型號為O43J-B3B28-RU，共采用3臺遠端機，分別安裝在6棟負一層電房，1棟負一層出入口外墻和2棟負一層出入口外墻。

二、主機設備安裝要求

1、安裝位置要求

主機設備的安裝位置符合設計文件（方案）的要求；設備盡量安裝在饋線走線的線井內，安裝位置應便于調測、維護和散熱需要。室內的溫度、濕度不能超過主機設備正常工作溫度、濕度的范圍。安裝位置確保無強電、強磁和強腐蝕性設備的干擾。

2、設備安裝

嚴格按照說明書的介紹進行，使用合理的工具，安裝牢固平整。設備安裝時應用相應的安裝件進行牢固固定。要求主機內所有的設備單元安裝正確、牢固、無損傷的現象。

3、射頻線

當饋線需要彎曲時，要求彎曲角保持圓滑，其彎曲曲率不能小于設計文件（方案）的規定。所有與設備相連的電纜要求接觸良好，不能有松動的現象，饋線連接處駐波比必須小于等于≤1.5。

4、電源線連接

主機輸入交流電必須火線、零線相對應，不能反接；

連接到主機的電源線不能和其他電纜捆扎在一起。設備電源插板至少有兩芯及三芯插座各一個，工作狀態時放置于不易觸摸到的安全位置。

5、防雷接地要求

對于主機設備必須接地，地線銅排安裝在主設備的下方，通過16mm2銅線耳及地線接地銅排與弱電井內的主地線相連；并應用16mm2的接地線與建筑物的主地線連接，保證接地電阻必須小于5歐姆。

三、設備安裝圖

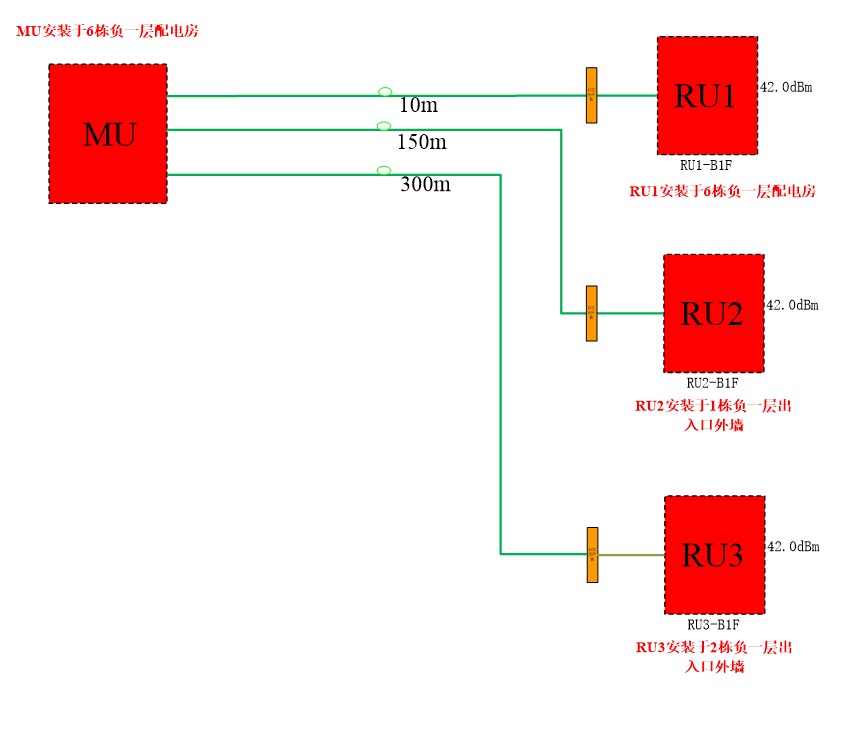

1、設備組網圖

2、設備安裝圖

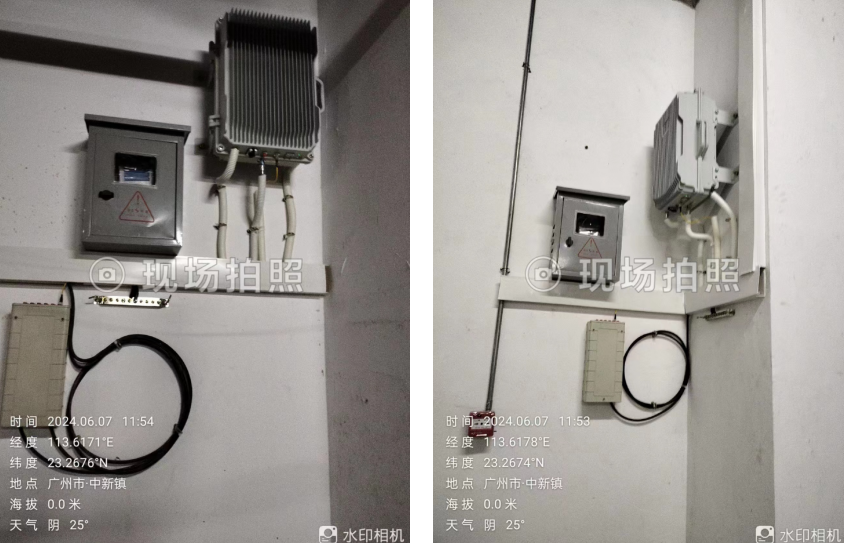

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 近端機和第一臺遠端機安裝在6棟負一層電房墻上

? ? ? 第二臺遠端機安裝在1棟負一層出入口外墻上? ? ? ? ? ? ? 第三臺遠端機安裝在2棟負一層出入口外墻上

四、現場測試圖片

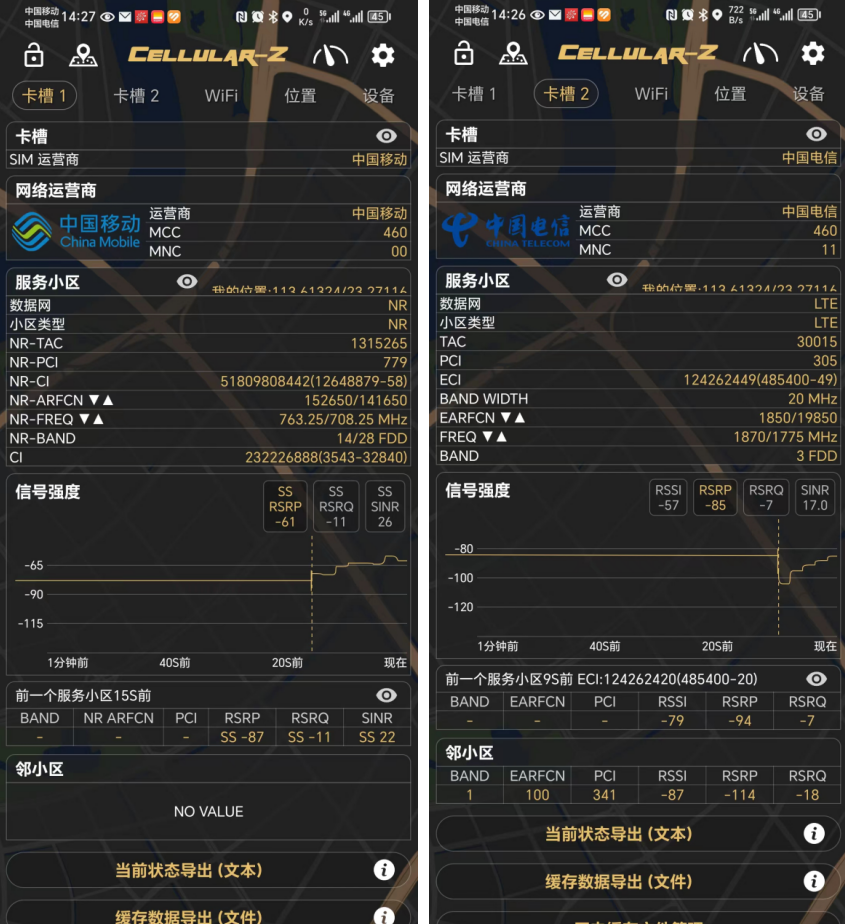

1、設備安裝開通前的地下停車場及電梯信號測試圖

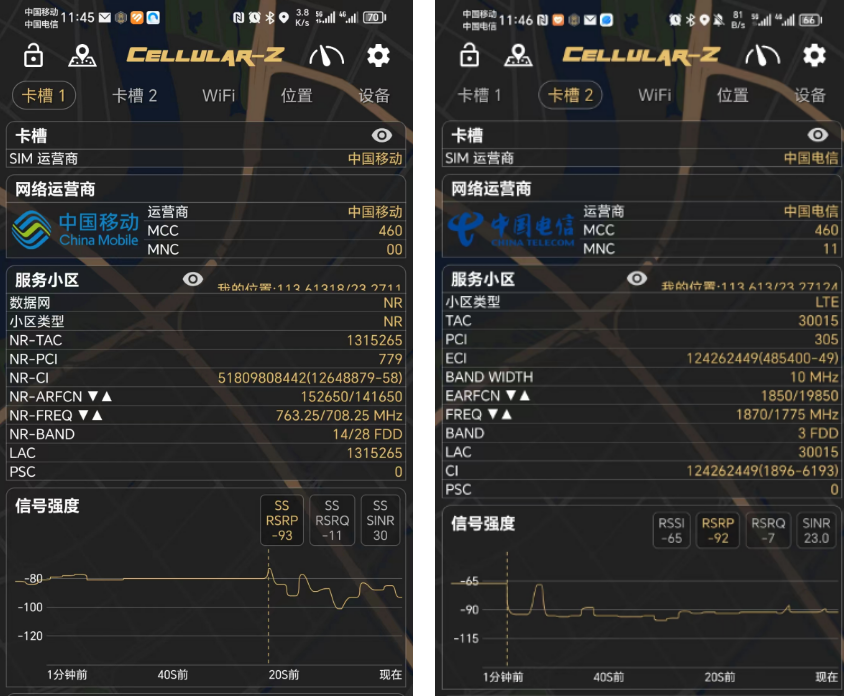

2、設備安裝開通后的地下停車場及電梯信號測試圖

五、總結

奧園中新譽府地下停車場和電梯在沒有做手機信號覆蓋系統前是基本上沒有信號，撥打不出電話的。做了手機信號覆蓋系統并開通設備后，手機信號覆蓋非常好，覆蓋區域內的信號強度RSRP基本上大于100dBm，通話質量RSRQ基本上在-11至-7dB之間，信噪比SINR基本上在15dB至30dB之間。
