順德某小區三網4G手機信號放大覆蓋工程
一．項目概況：

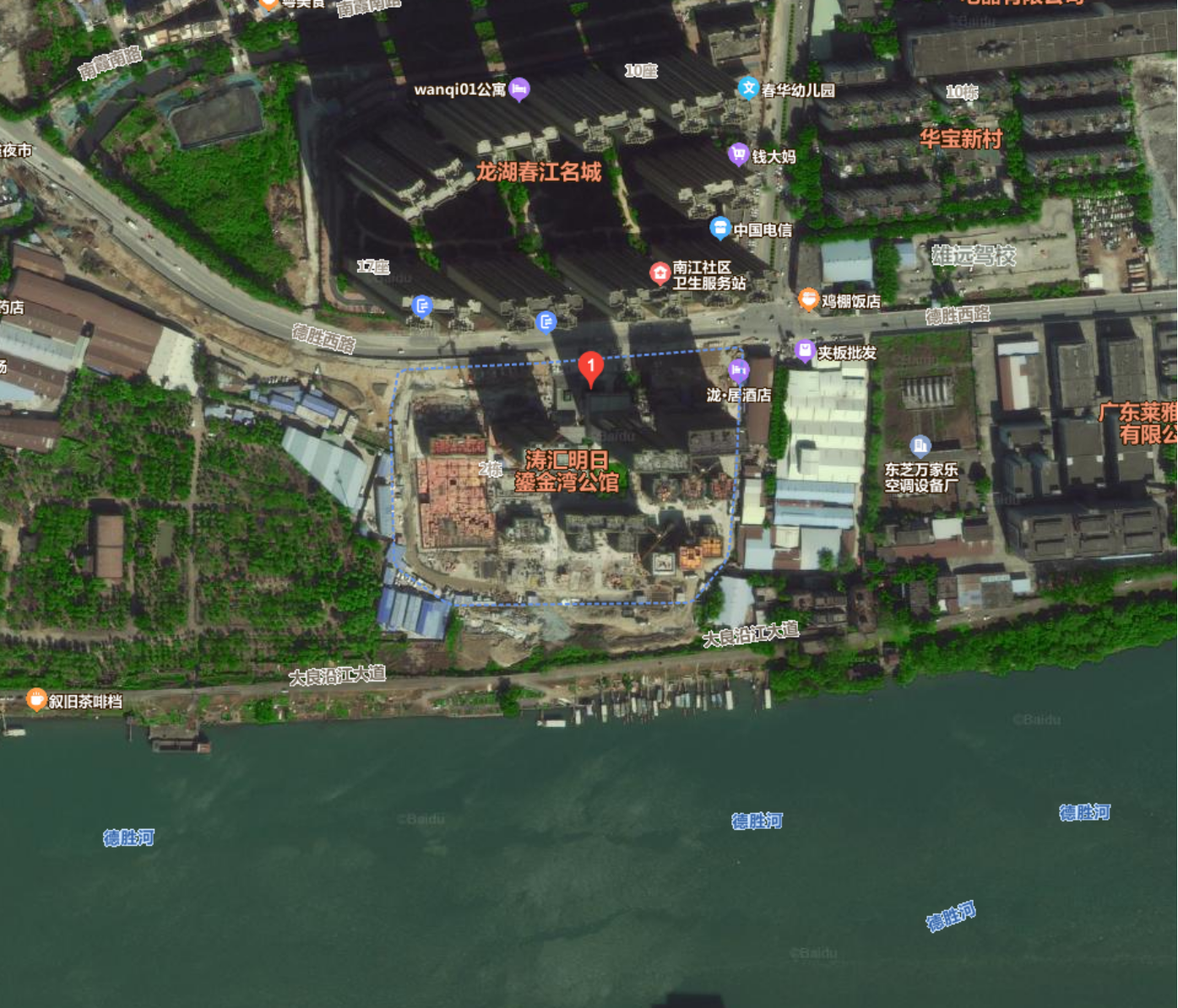

項目位于廣東省佛山市順德區德勝西路，該小區共有高層商品樓7棟共有30層以上電梯17座，別墅6棟共有4層電梯6座。地下車庫2層，總面積40680平方米。開發商要求在小區內所有公共區域及電梯覆蓋移動、聯通、電信三網4G信號。

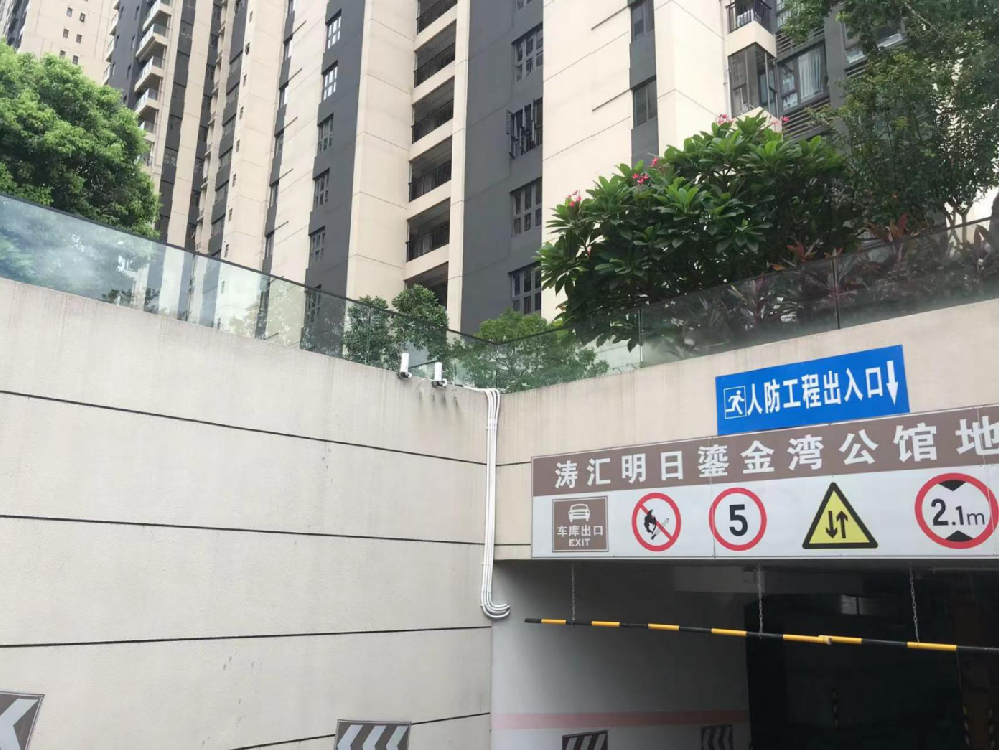

二．信源勘查
? ? ?經現場勘測，距地下車庫入口處100米處有通信基站塔，用頻譜儀測得移動電信4G信號均落在FDD 1800MHz頻段，RSSI-69dBm左右，SINR 16左右。聯通的4G網絡落在FDD 900MHz頻段。信源RSSI -42.5dBm, SINR 15左右。
二．系統方案：

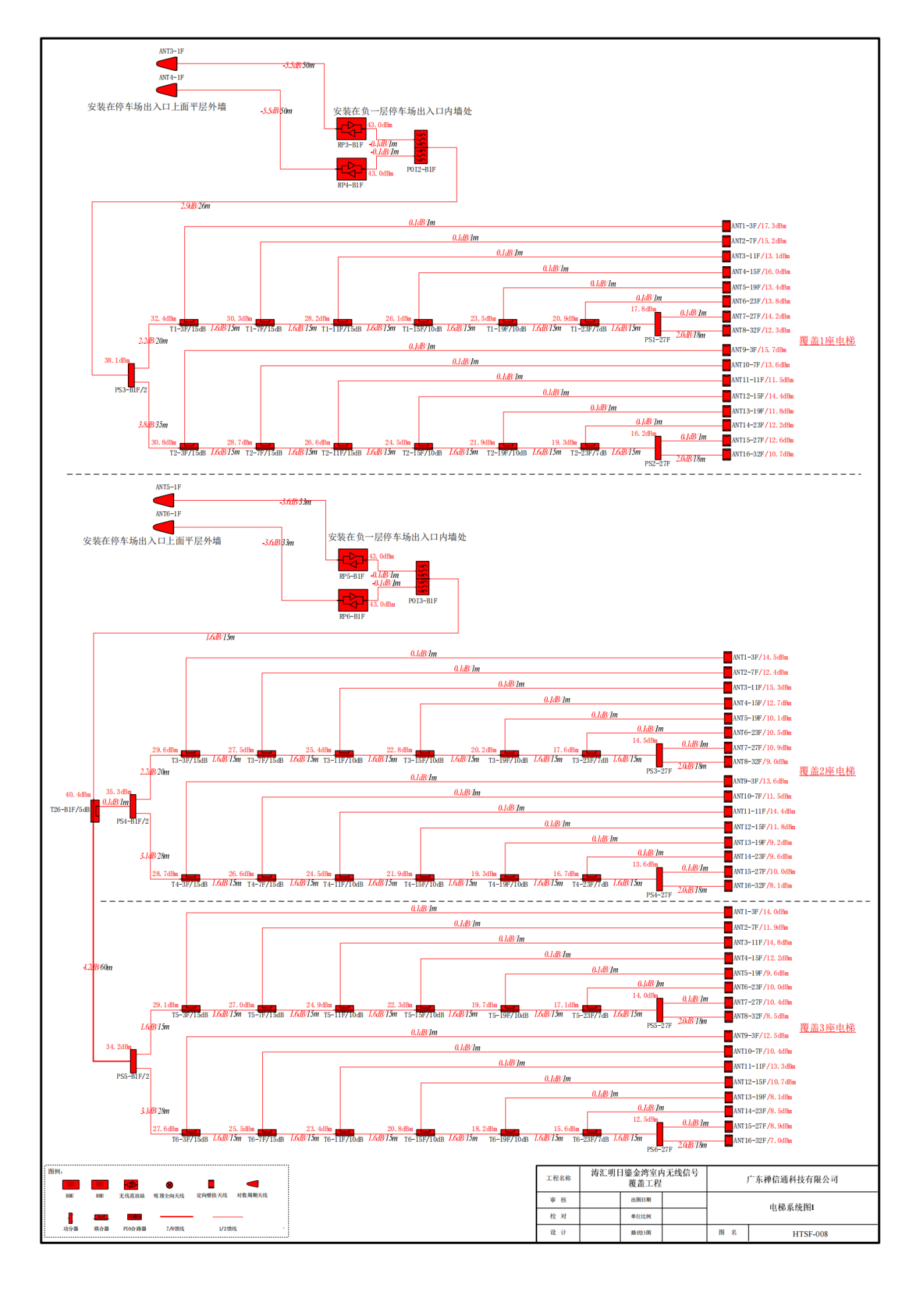

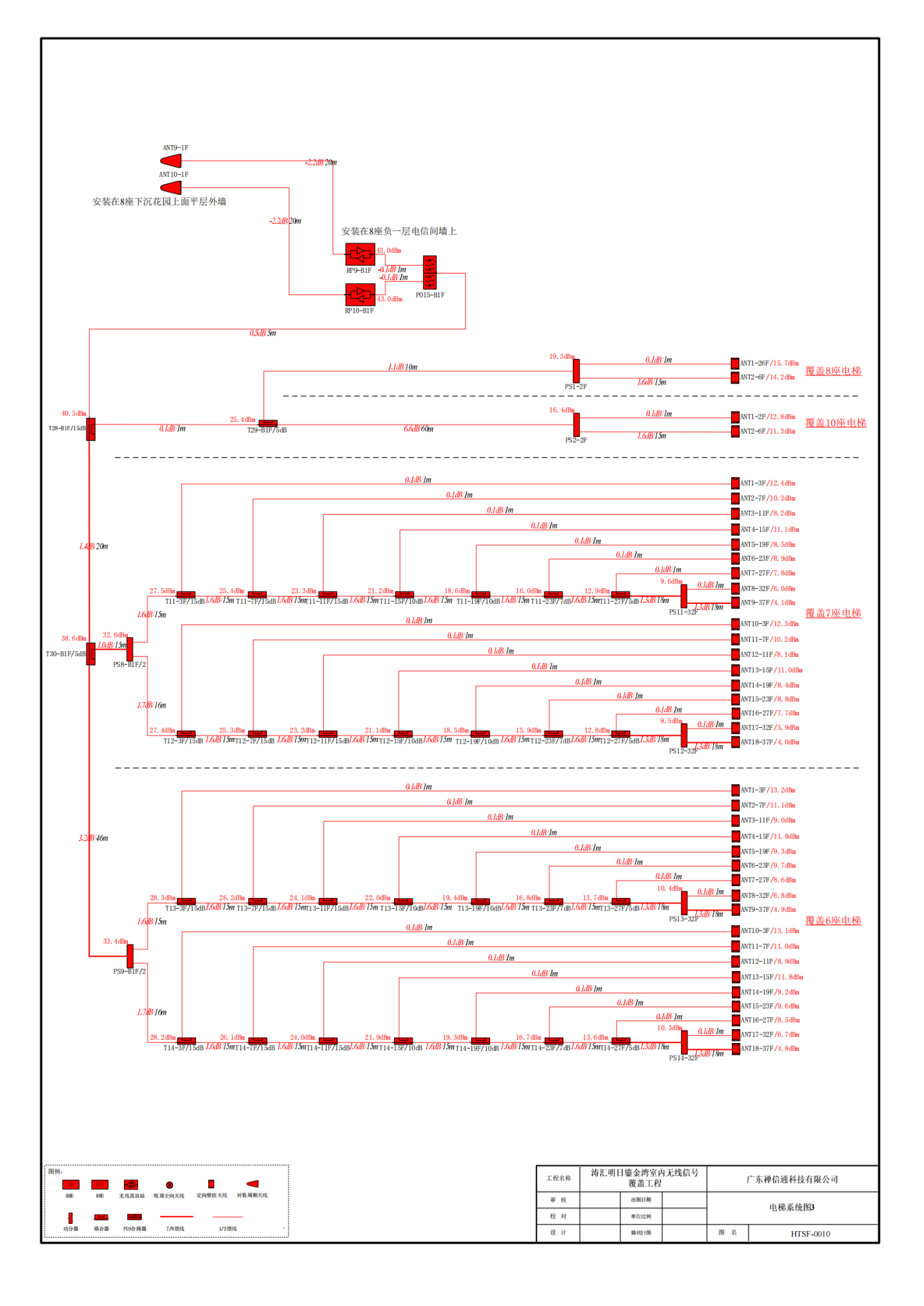

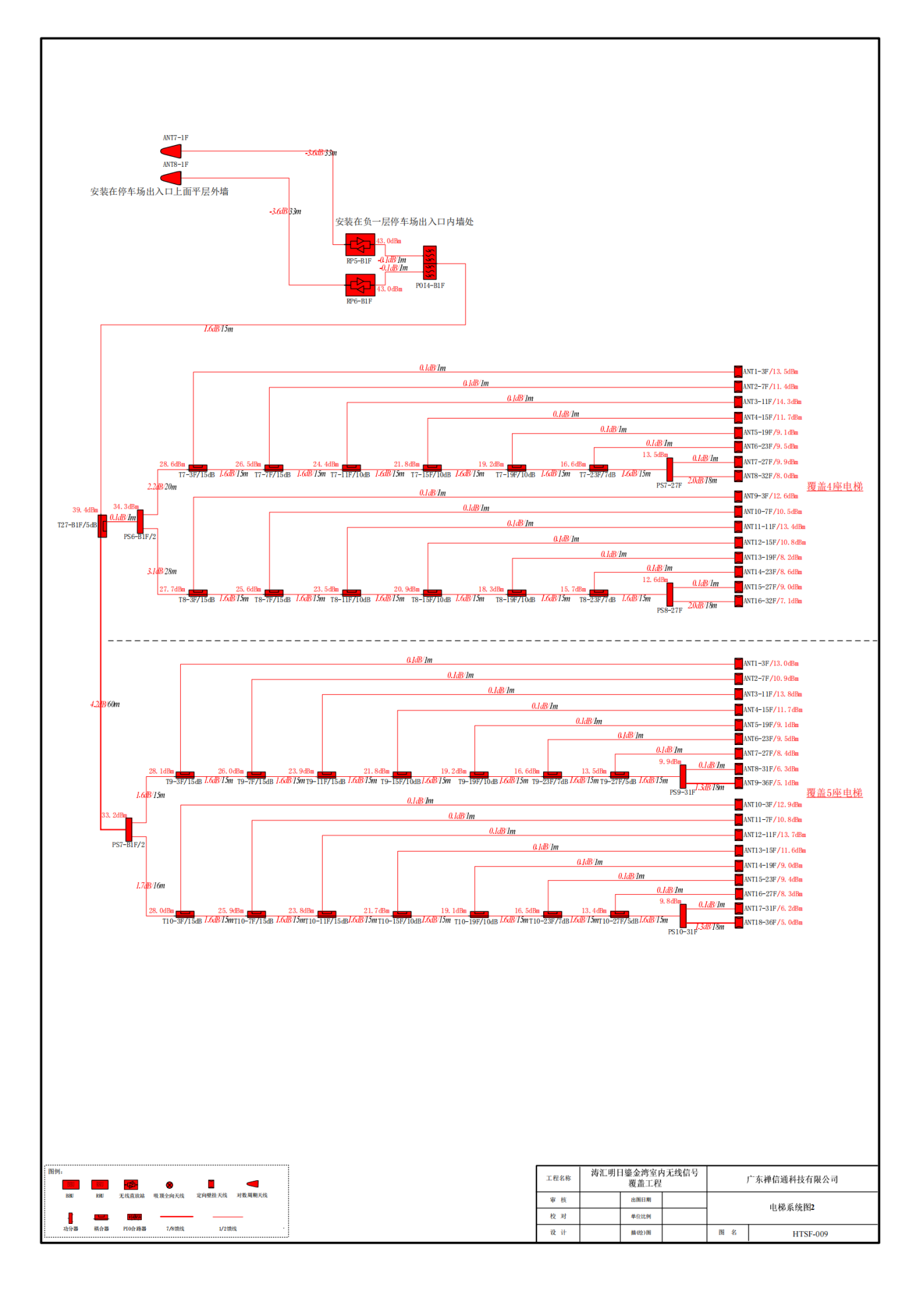

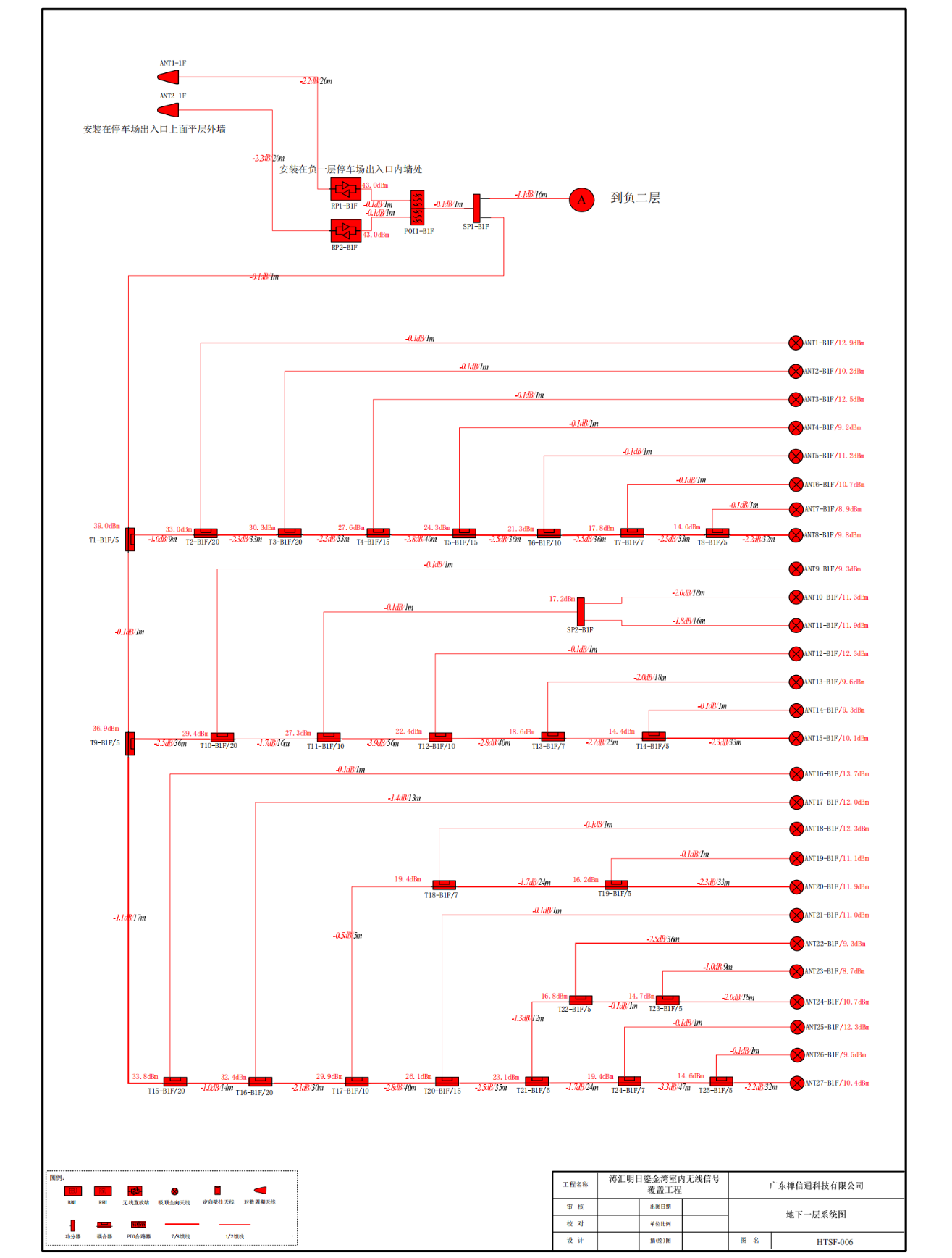

1.?系統框圖

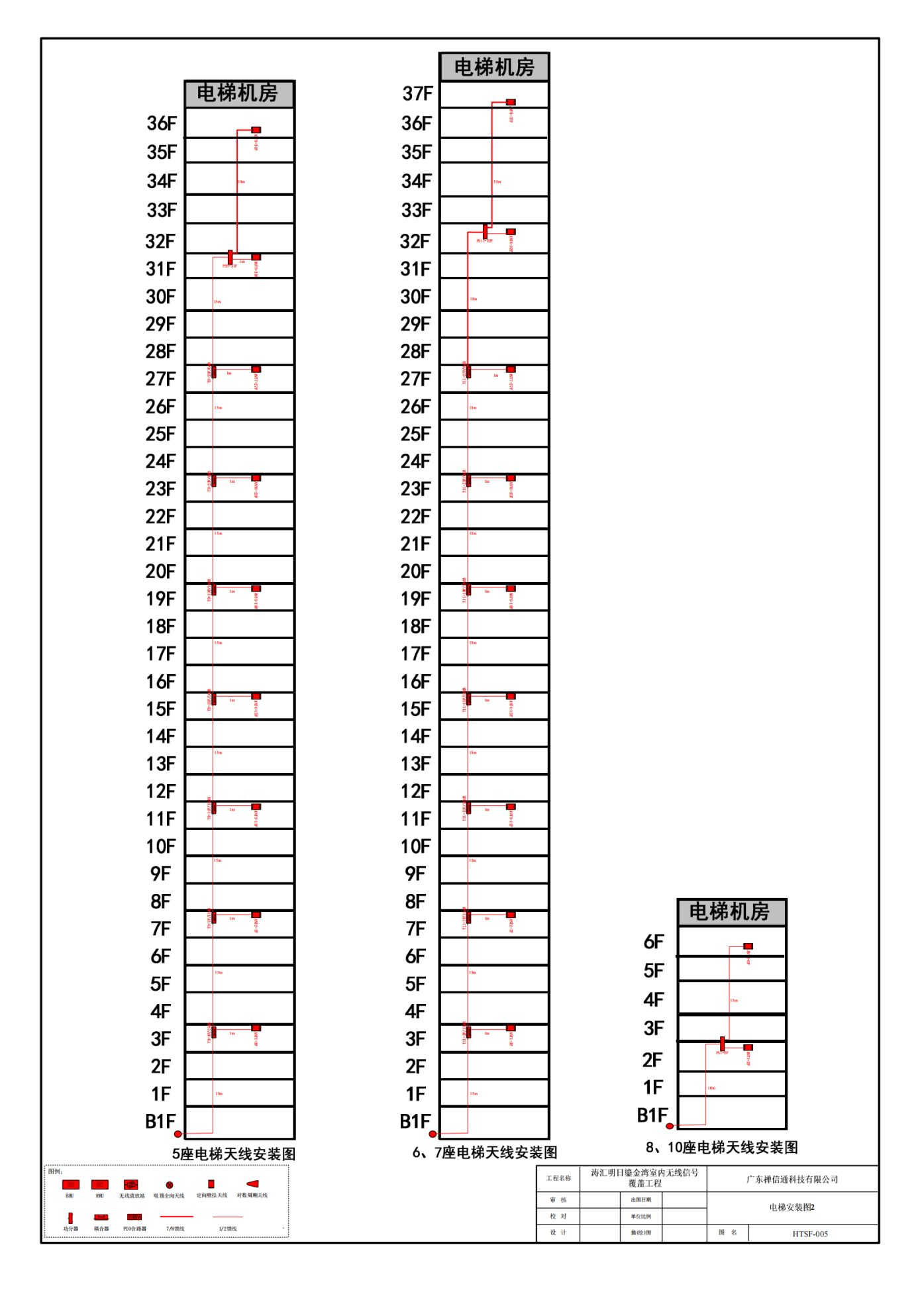

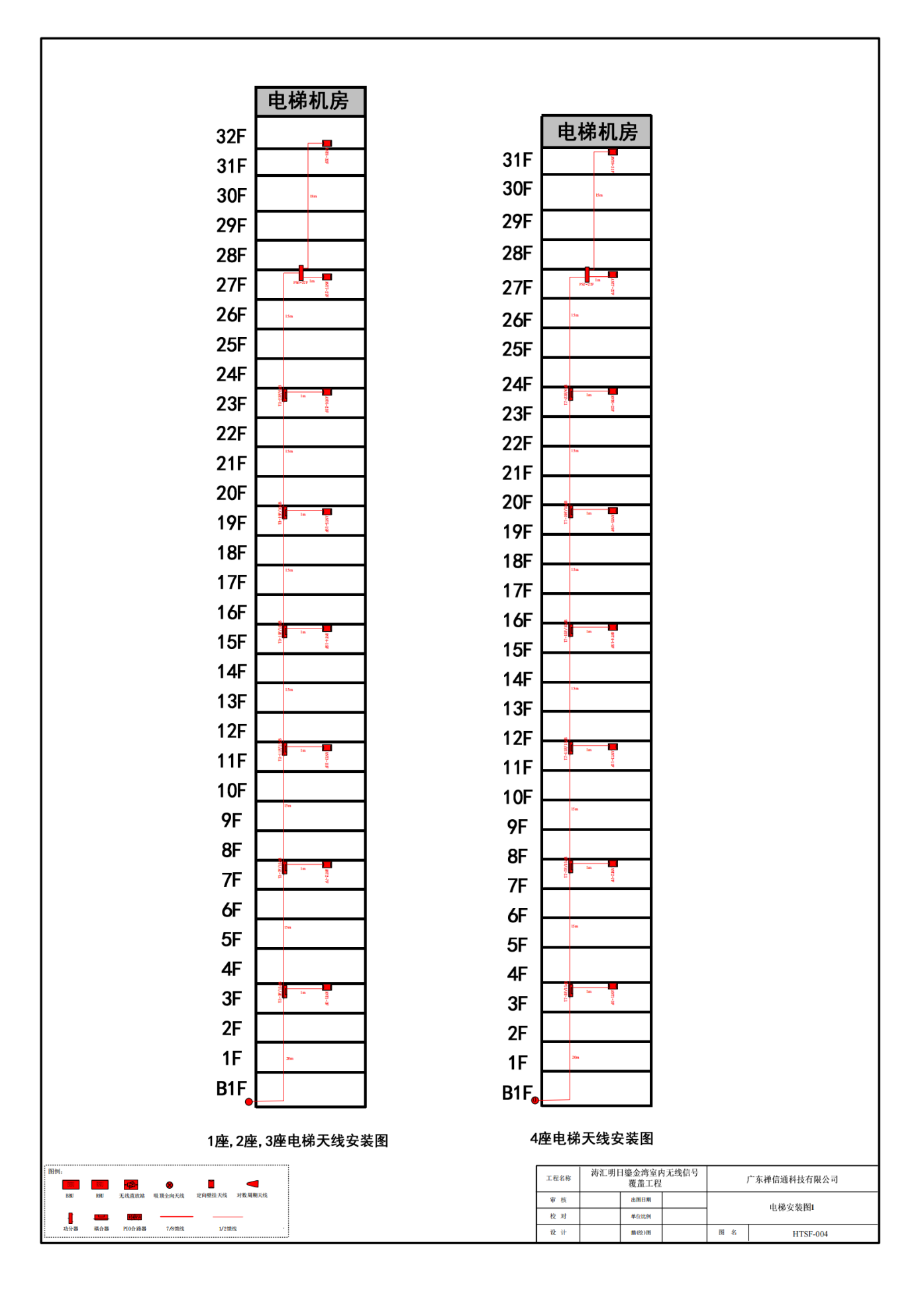

2.?1/2/3/4/5/6/7/8/10棟電梯布線圖

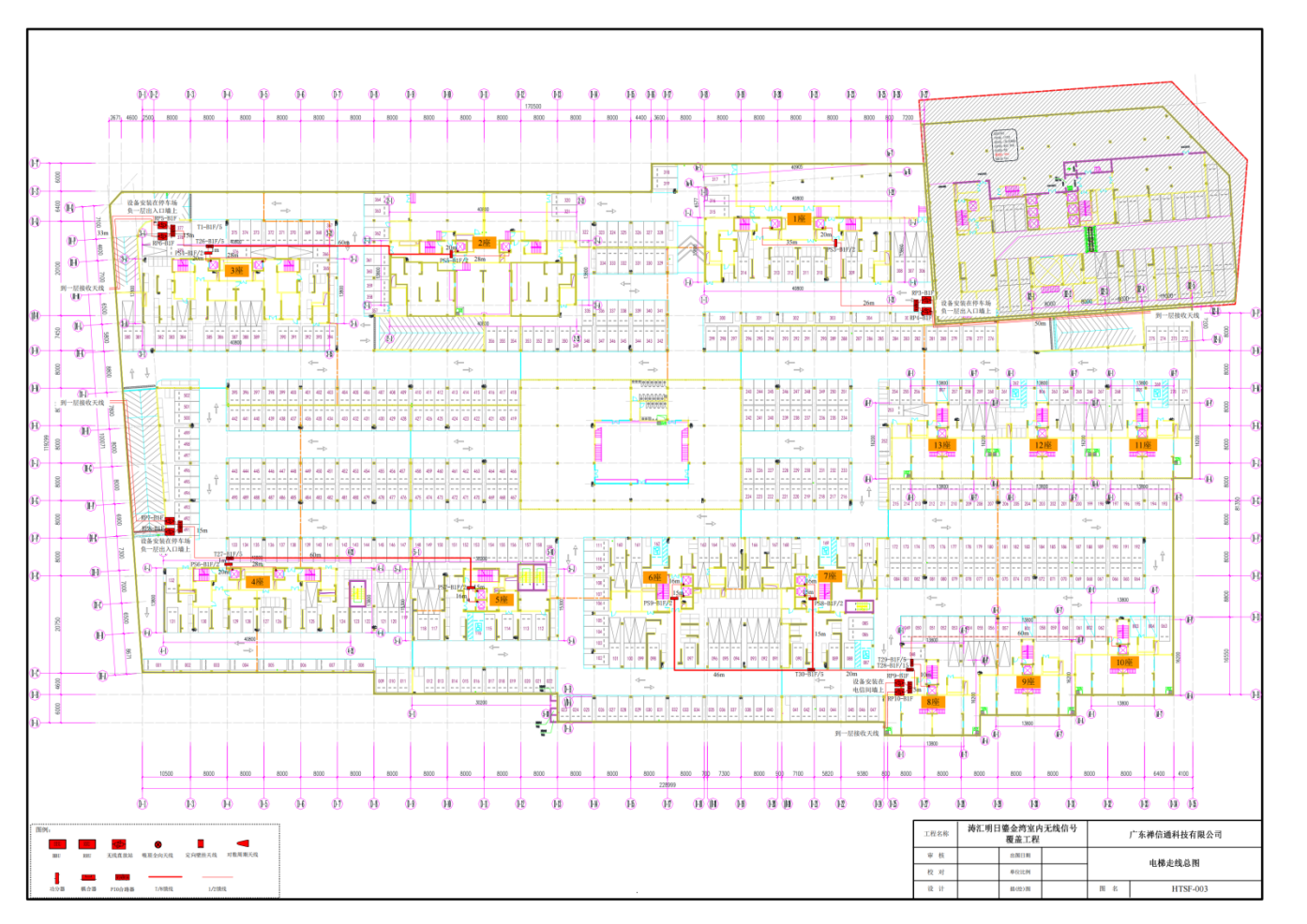

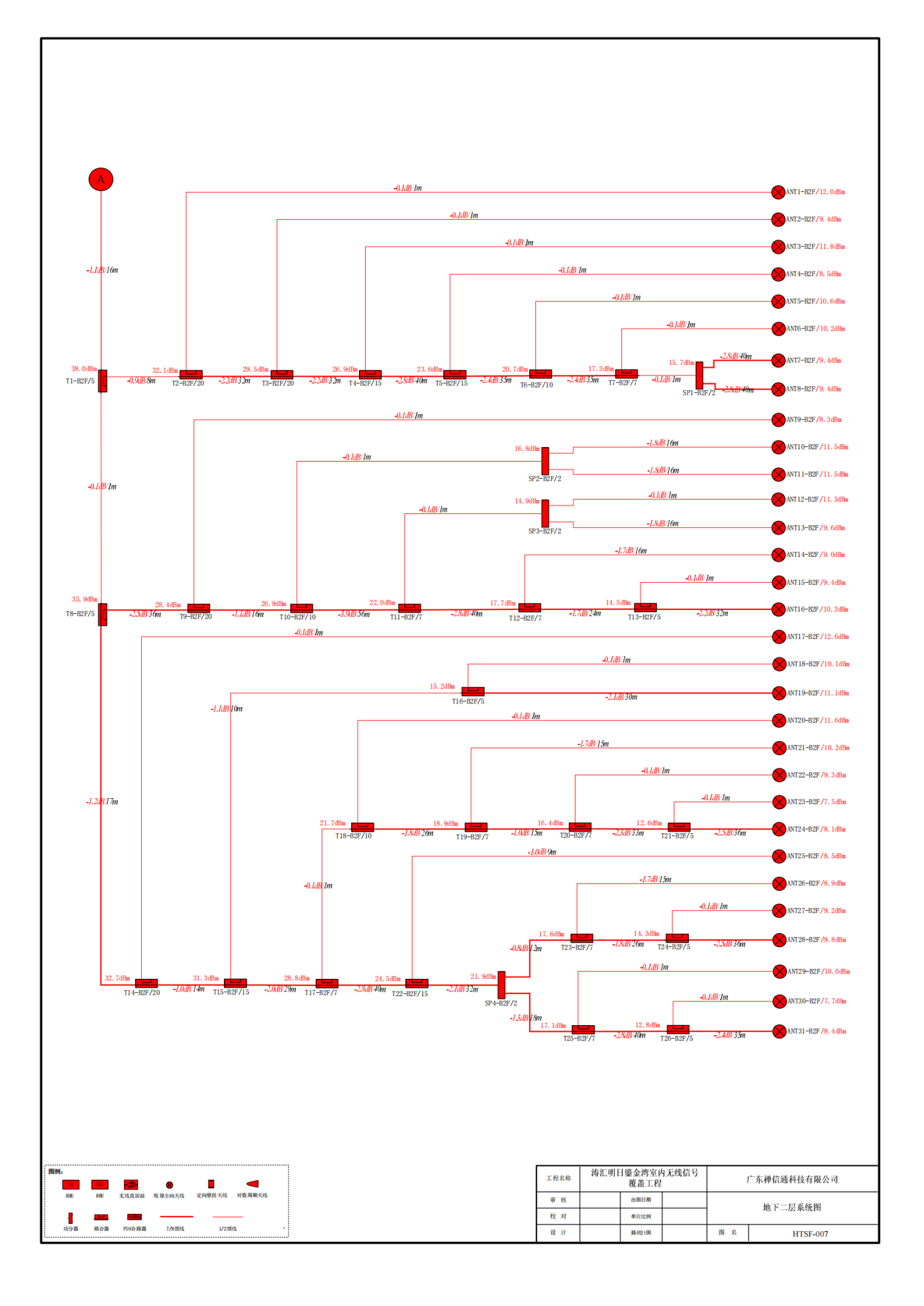

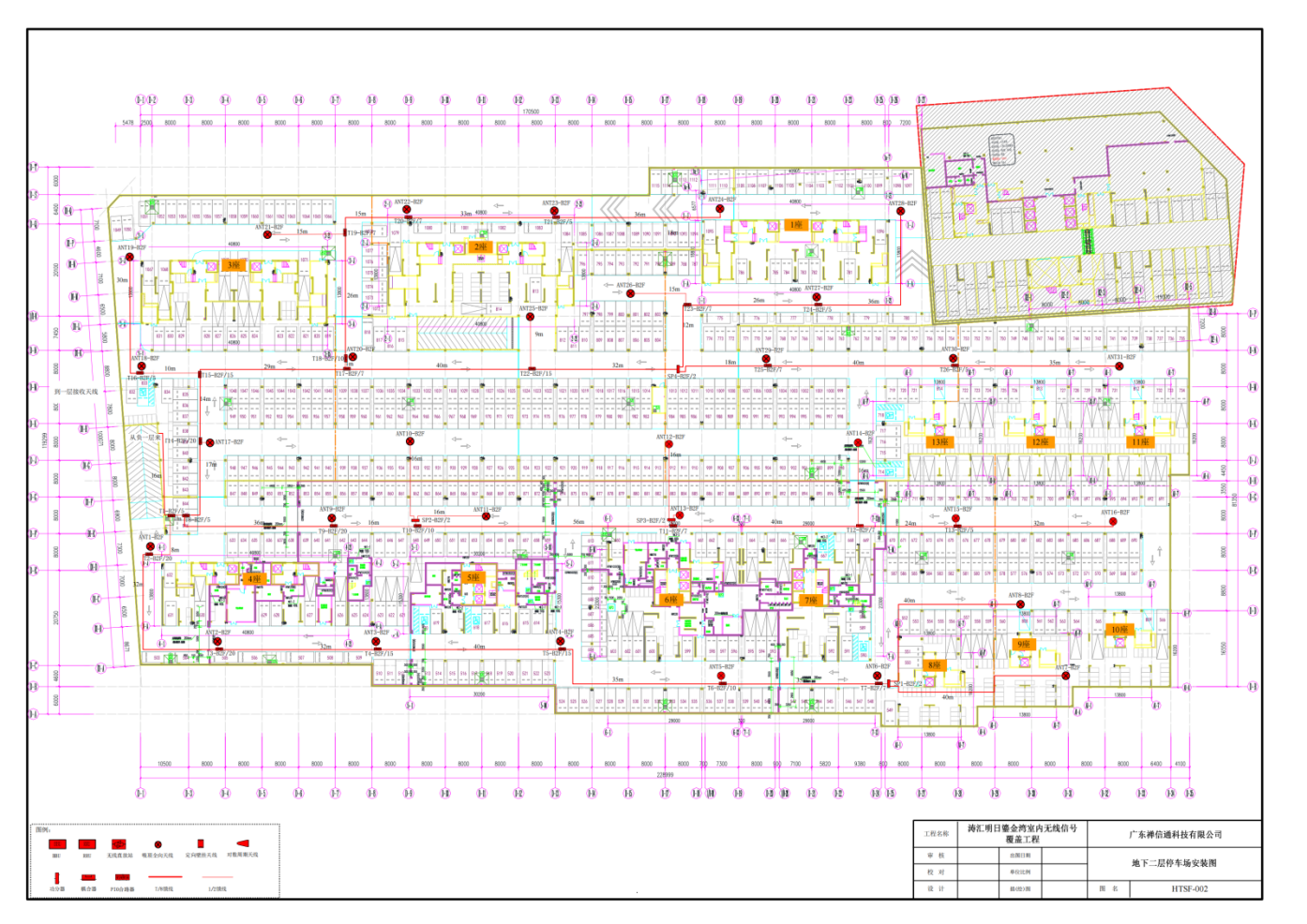

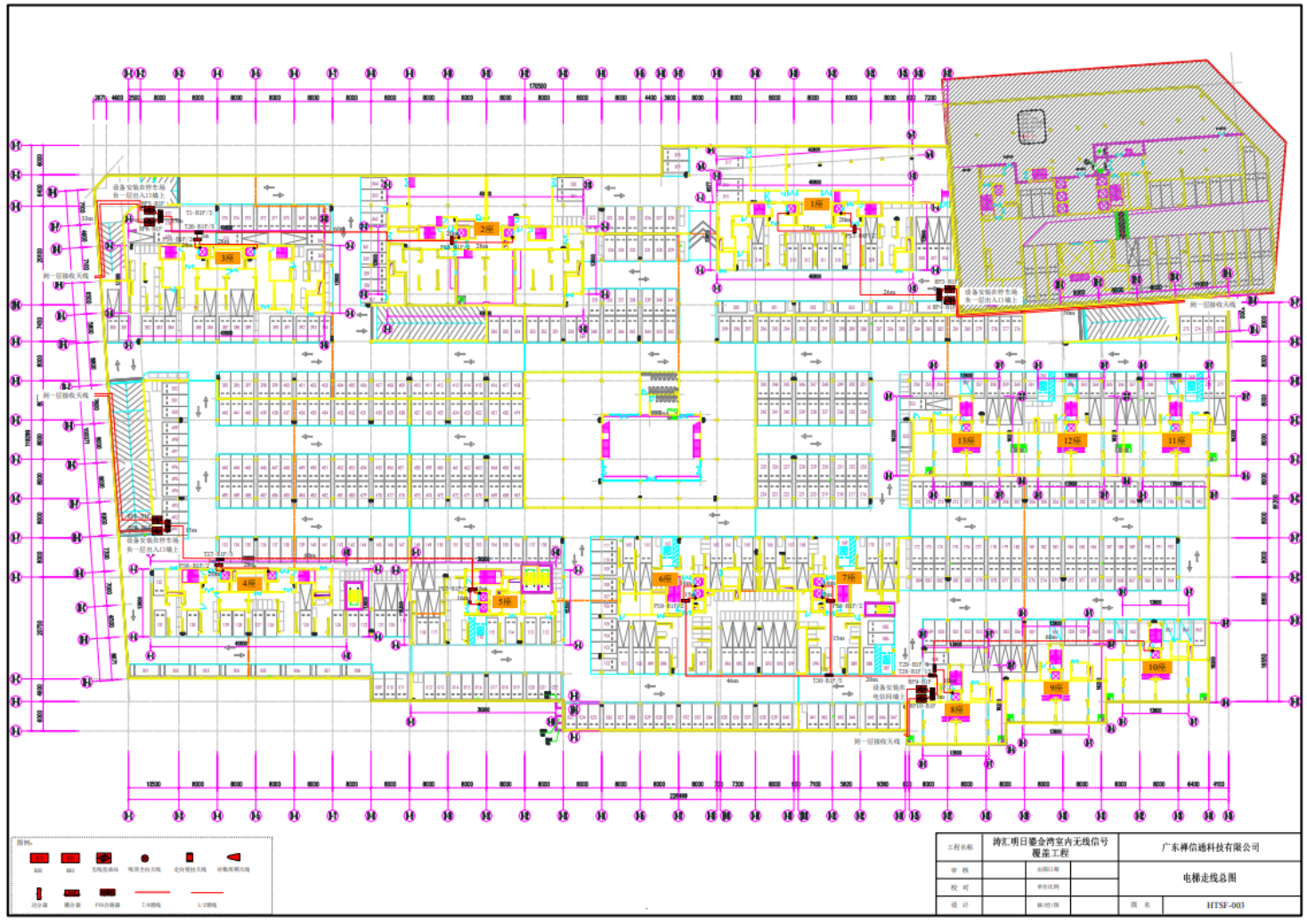

3. ?地下停車場布線圖
四．材料清單
序號 | 設備名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 全向吸頂天線 | 800-2700MHz，3~5dBi | 副 | 58 | |
2 | 定向壁掛天線 | 800-2700MHz，6~8dBi | 副 | 122 | |
3 | 室外對數周天線 | 800-2700MHz，9dBi | 副 | 10 | |
4 | 20W 1800MHz直放站 | C43T-B3，1800MHz，95dB增益，20W輸出功率 | 個 | 5 | |
5 | 20W 900MHz直放站 | C43T-B8 900MHz，95dB增益，20W輸出功率 | 個 | 5 | |
6 | 合路器 | 890~960MHz/1710~1880MHz，N頭，-150dBc | 個 | 5 | |
7 | 功分器 | 二功分器（800-2700MHz)，N頭，-150dBc | 個 | 29 | |
8 | 耦合器 | 5dB耦合器（800-2700MHz)，N頭，-150dBc | 個 | 24 | |
9 | 耦合器 | 7dB耦合器（800-2700MHz)，N頭，-150dBc | 個 | 26 | |
10 | 耦合器 | 10dB耦合器（800-2700MHz)，N頭，-150dBc | 個 | 44 | |
11 | 耦合器 | 15dB耦合器（800-2700MHz)，N頭，-150dBc | 個 | 38 | |
12 | 耦合器 | 20dB耦合器（800-2700MHz)，N頭，-150dBc | 個 | 19 | |
13 | 饋線 | 1/2"普通阻燃饋線 | 米 | 2600 | |
14 | 饋線 | 7/8"普通阻燃饋線 | 米 | 2000 | |
15 | 饋線公頭 | 1/2"N型公頭 | 個 | 584 | |
16 | 饋線公頭 | 7/8"N型公頭 | 個 | 166 |

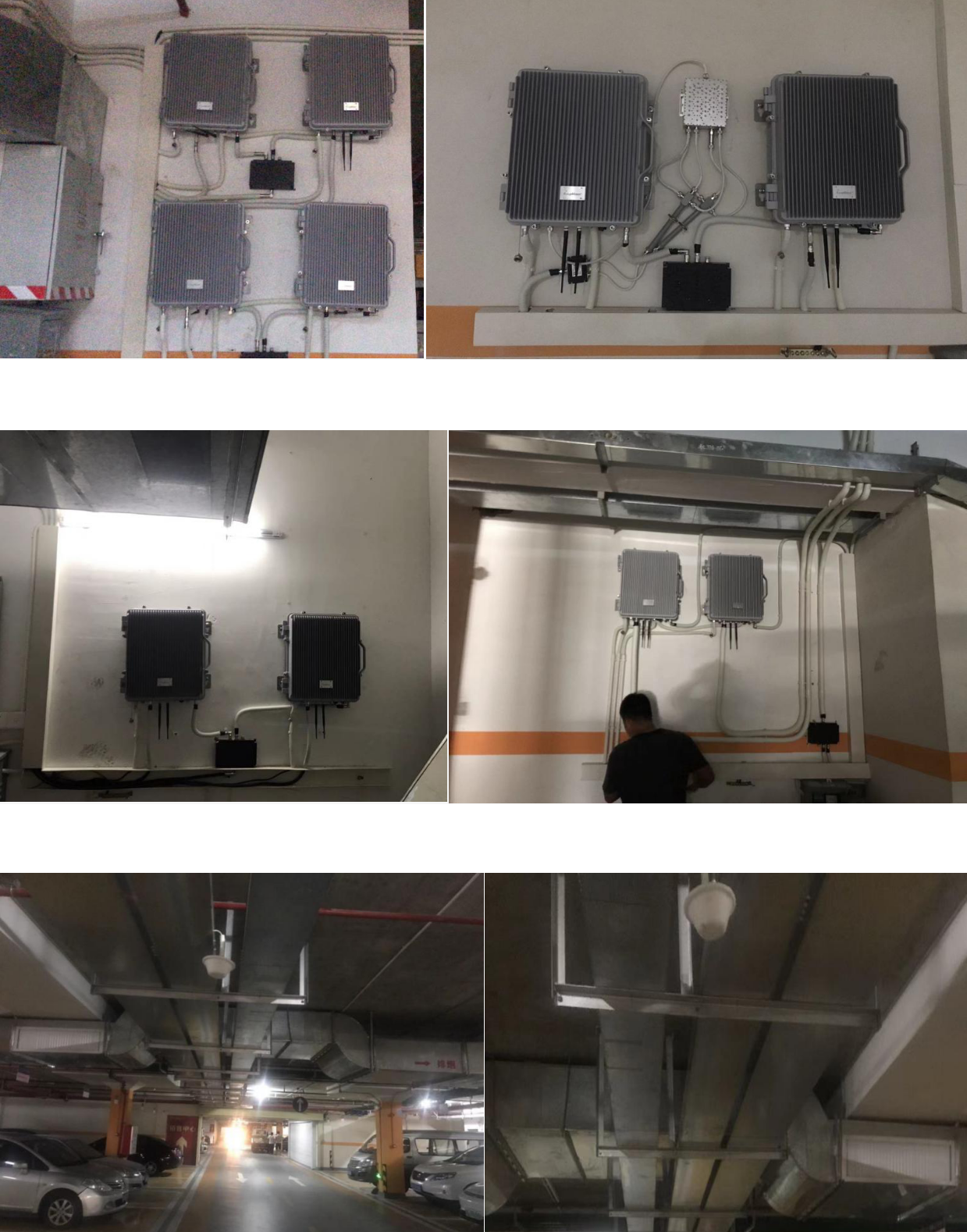

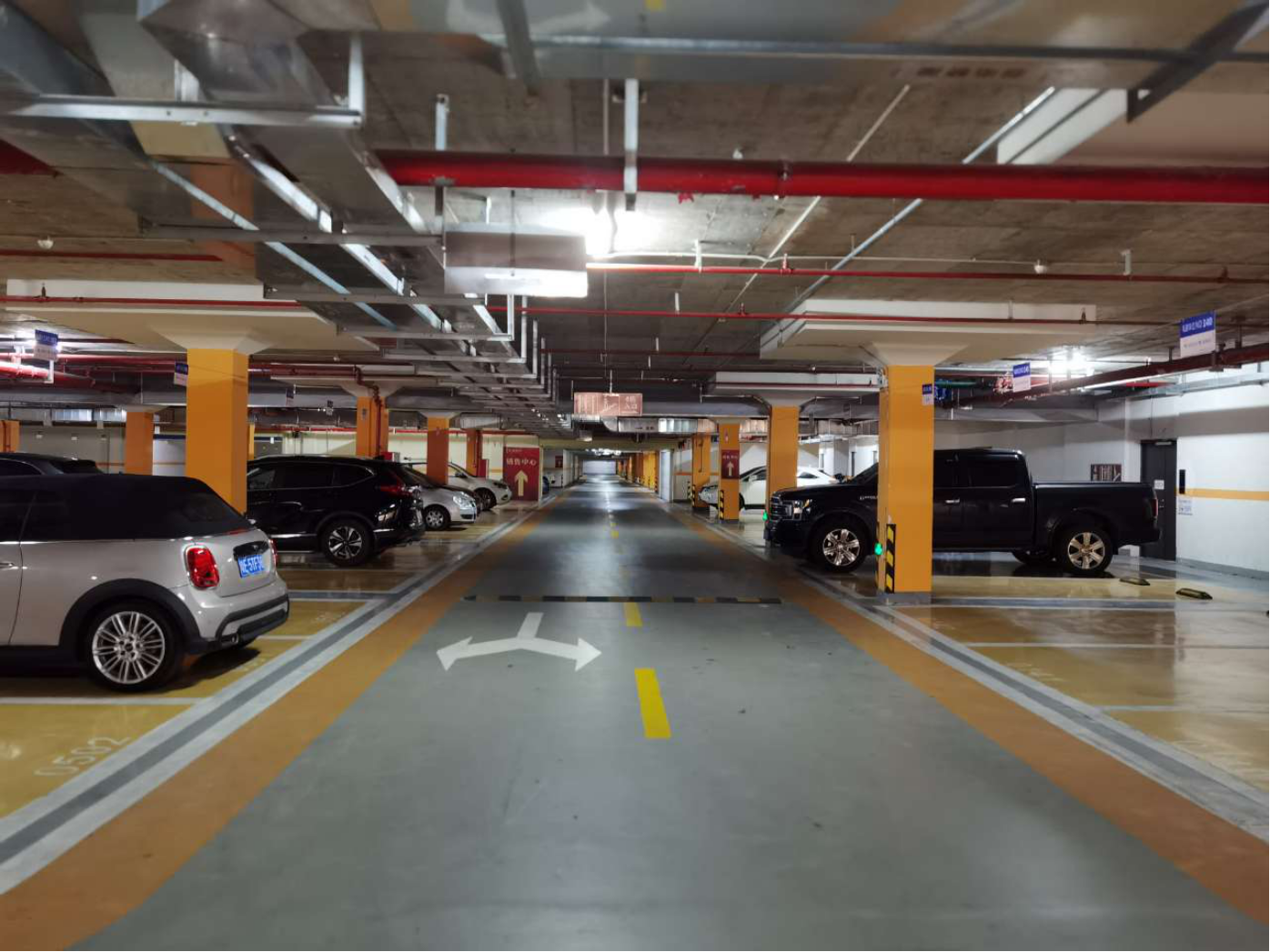

五．施工實況

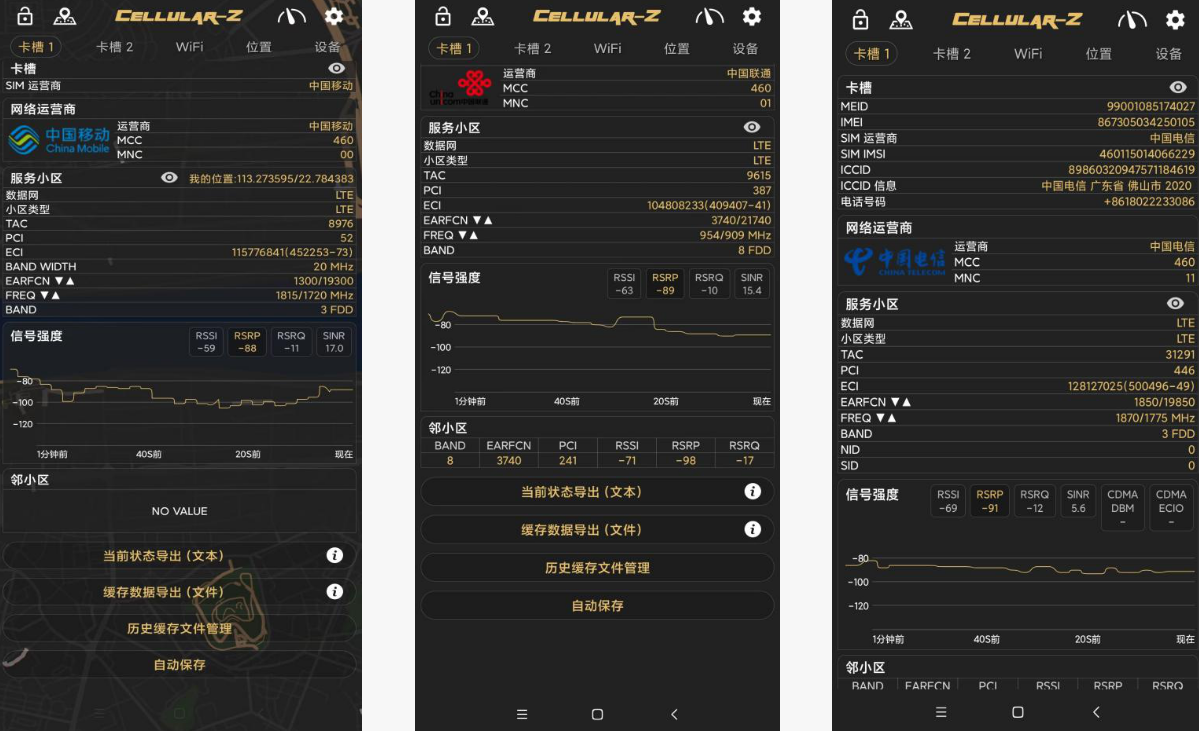

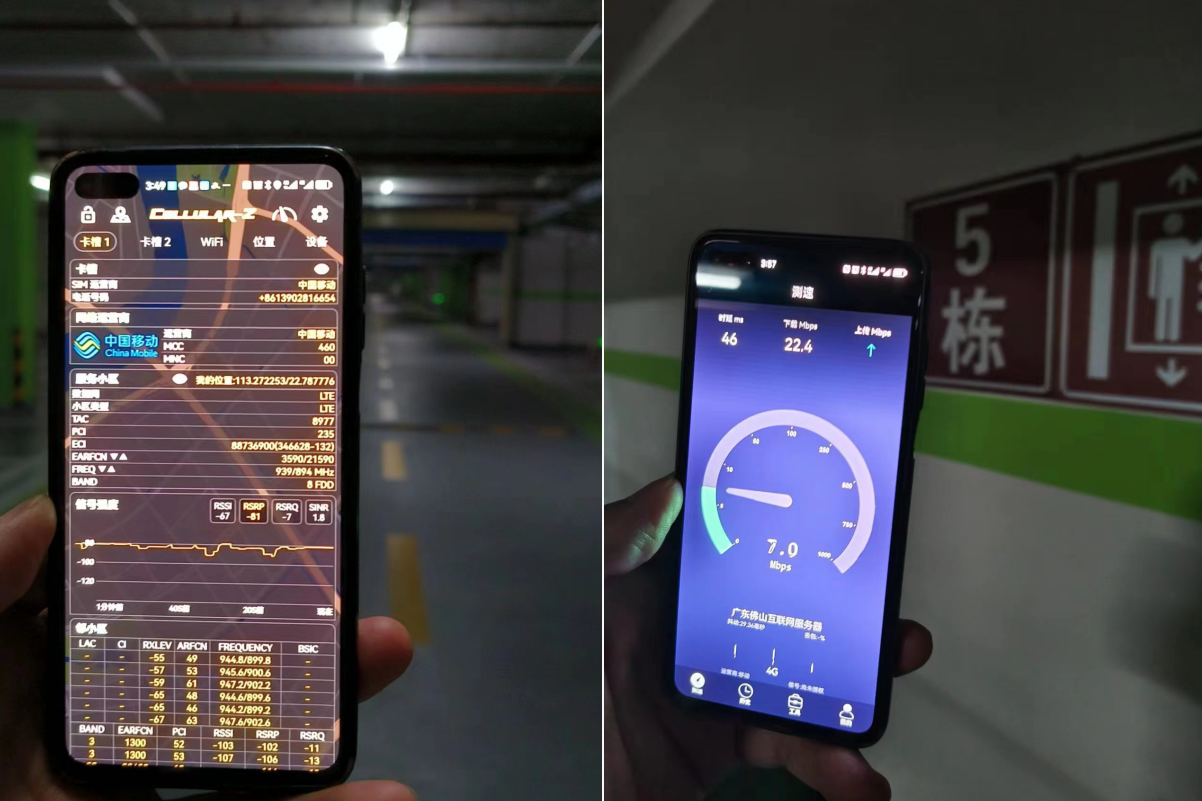

六．開通測試

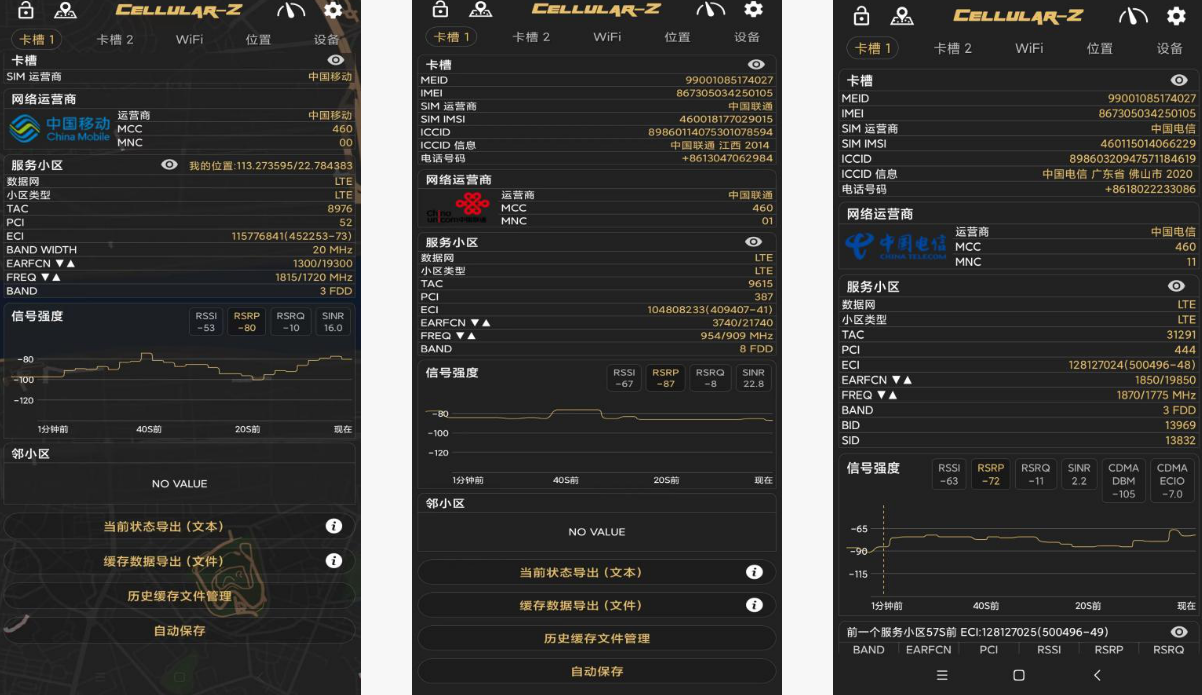

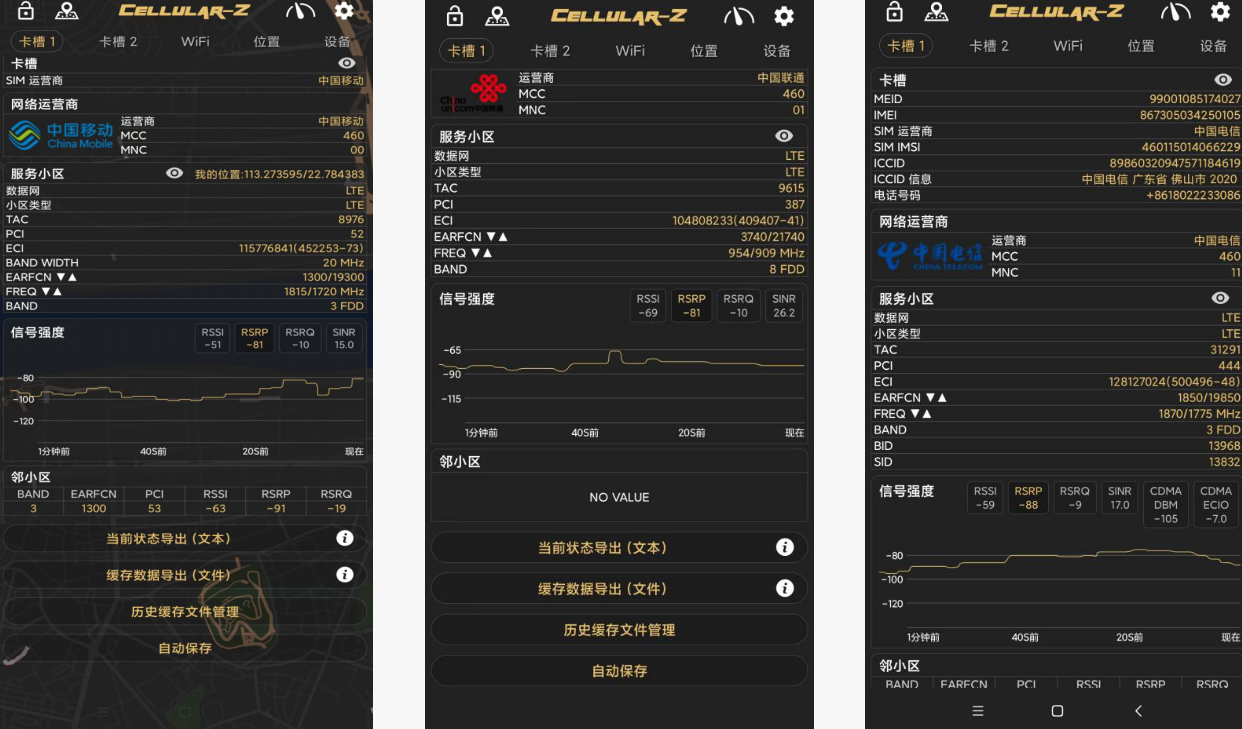

負一層A測試點移動、聯通、電信信號測試

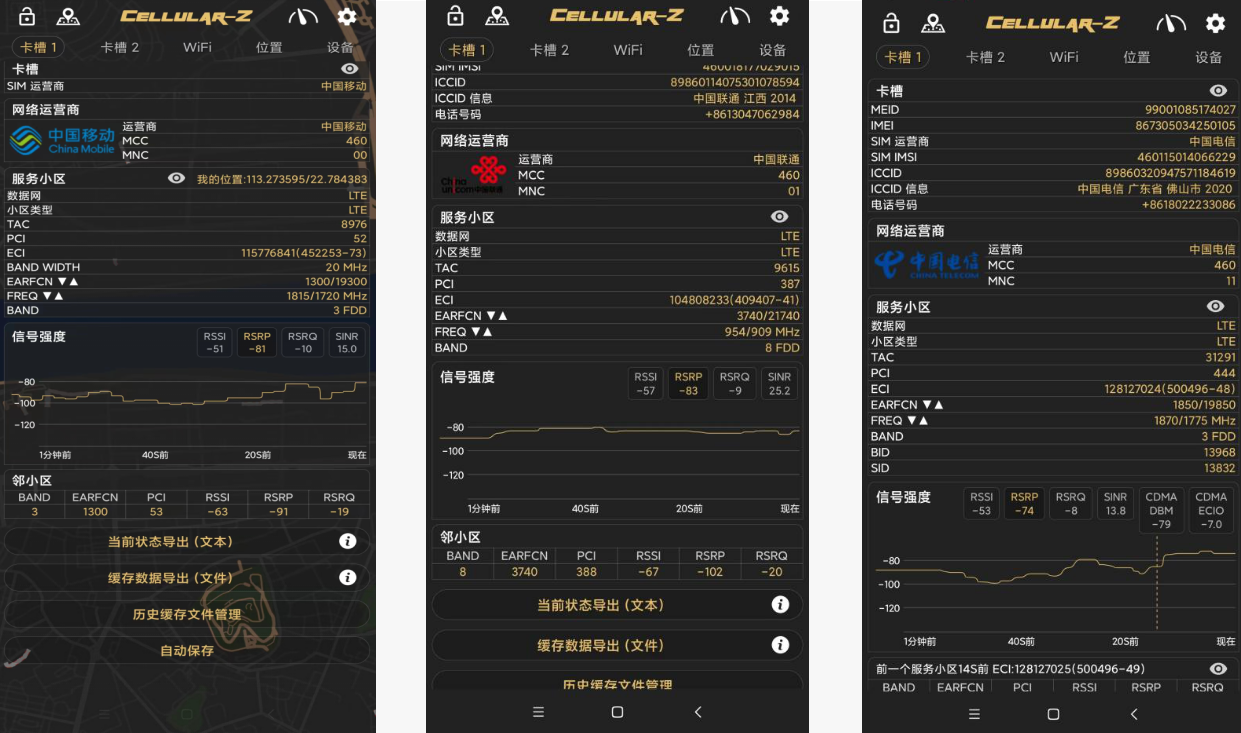

負一層B測試點移動、聯通、電信信號測試
負二層C測試點移動、聯通、電信信號測試
負二層D測試點移動、聯通、電信信號測試
三大運營商4G信號RSRP大于-95， SINR大于15覆蓋率達90%，RSRP大于-100dBm，SINR大于10以上覆蓋率達99.5%，4G上網正常。

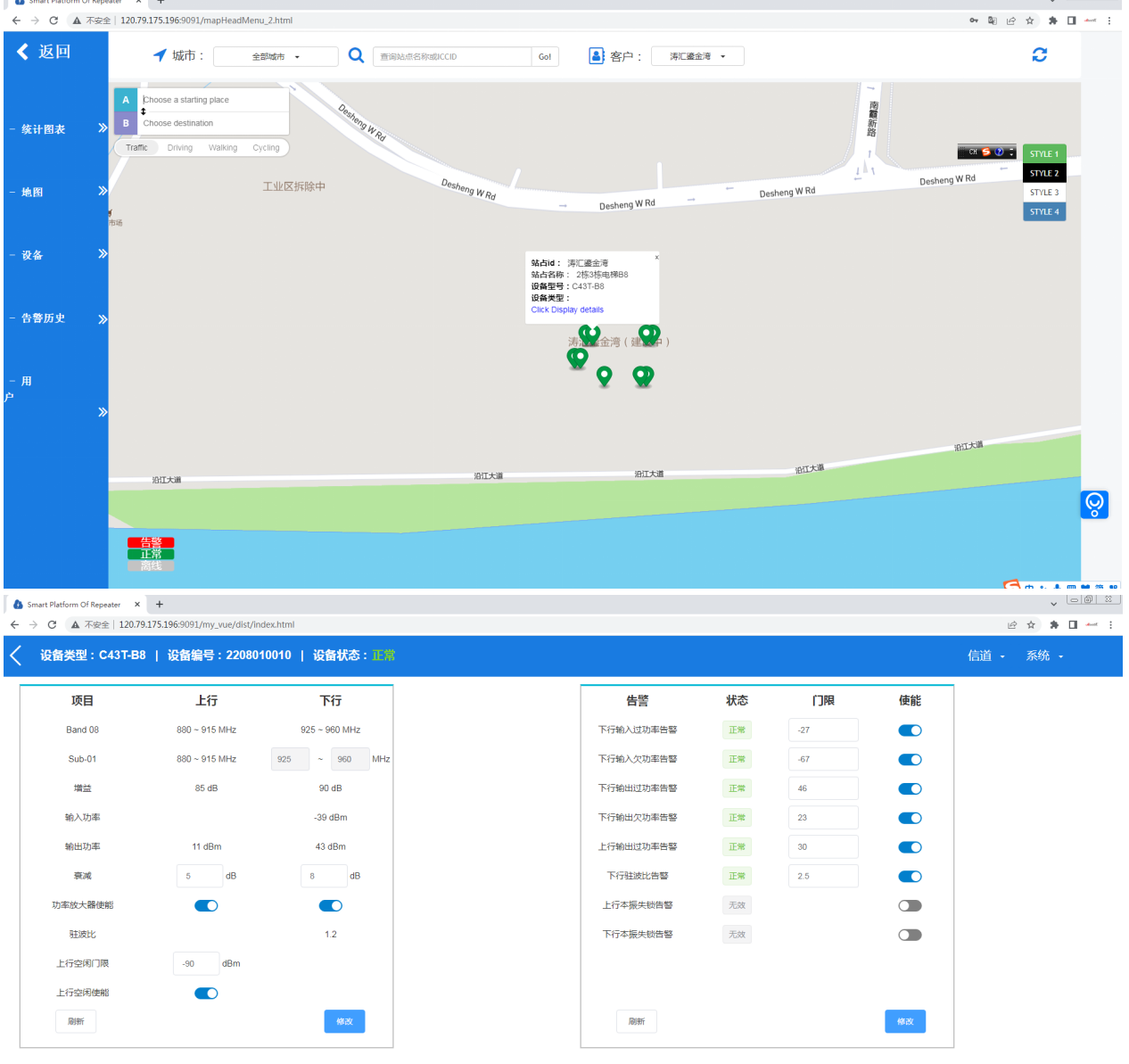

七．網管系統遠程維護
