大型建筑物室內分布信號覆蓋方案

解決方案文章 / 2025-05-28 15:15:03

大型建筑物如果大型商場、娛樂中心、醫院等，因建筑面積大，內部間隔多，對無線信號的阻隔衰減很大，無法利用室外宏基站實現建筑物內部覆蓋，必須在建筑內部建設室內分布系統實現信號覆蓋。

MDAS多制式數字光纖分布系統是建設大型是室內分布系統的首選方案，MDAS系統由主單元MU、擴展單元EU、遠端單元RU三部分組成。主單元MU從基站RRU射頻輸出端耦合基站射頻信號轉換成數字光信號，分四路通過光纖分別傳輸?shù)?臺擴展單元EU，每個擴展單元EU又將數字光信號分8路通過光纖傳送到8個遠端單元RU，遠端單元RU對數字信號進行處理轉換成射頻信號放大器放大后輸出到天線實現覆蓋。以某酒店室內分布系統為例，用1臺MDAS主機耦合RRU信號，MDAS主機再分兩路連接到2臺擴展機，其中一臺擴展機分四路接4臺遠端機，另一臺擴展機分六路連接6臺遠端機，每臺遠端機連接10個吸頂天線，每個天線的覆蓋半徑為15米。

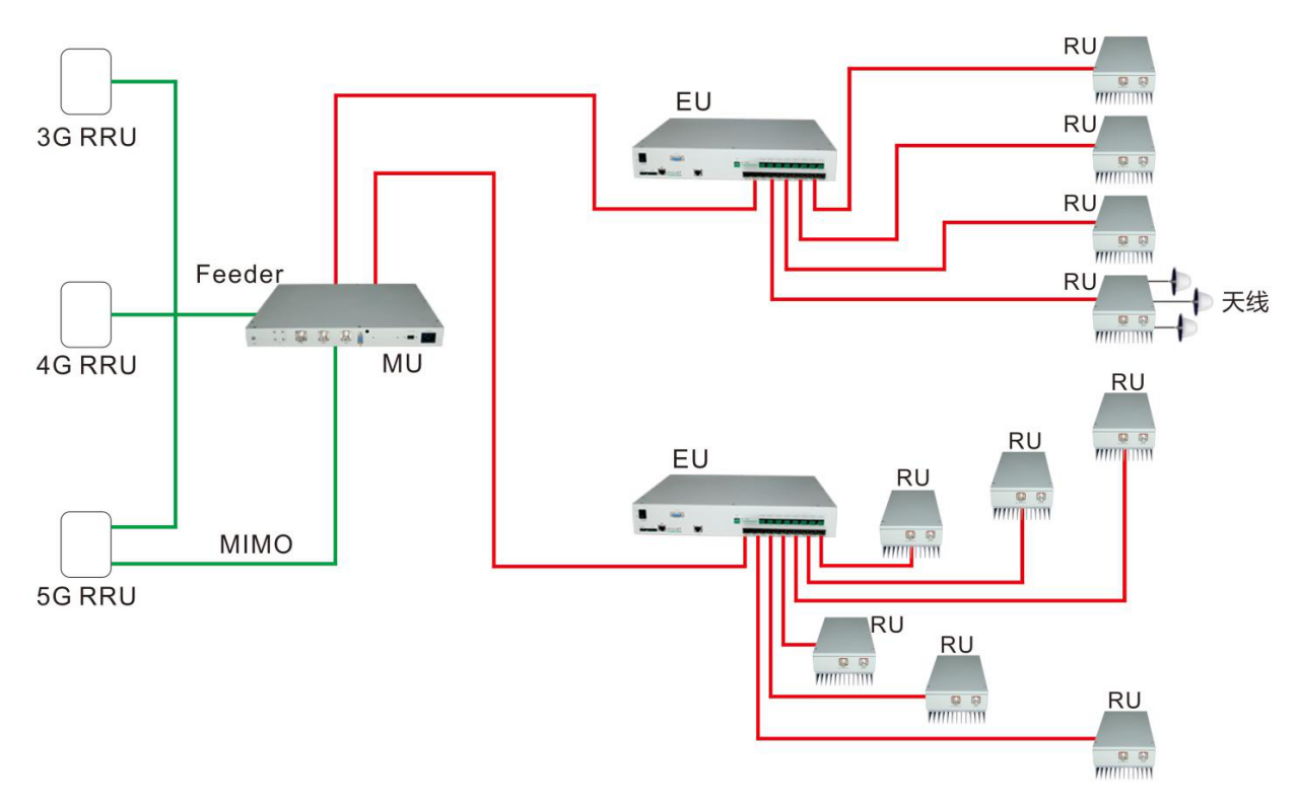

系統拓?fù)鋱D：

材料清單：

設備名稱	設備型號	數量	備注
MDAS主機	M27T-B1B3B8-MU	1 臺	安裝在RRU機房通信機柜
MDAS擴展機	M27T-B1B3B8-EU	2臺	安裝在RRU機房通信機柜
MDAS遠端機	M27T-B1B3B8-RU	10臺	安裝在覆蓋區域
全向吸頂天線	IO0727-03360	100 副
二功分器	SP0727-2N	50只
三功分器	SP0727-3N	5只
15dB耦合器	CP0727-15N	10只
10dB耦合器	CP0727-10N	30只
7dB耦合器	CP0727-7N	35只
5dB耦合器	CP0727-5N	5只
1/2"饋線	HCAAYZ-50-12	2100 米
1/2"饋線接頭	NJ-50-12	512只
