電梯信號覆蓋解決方案

解決方案文章 / 2025-05-28 16:24:09

電梯空間狹小，電梯井四周都用鋼筋混凝土澆筑且高達幾十米，電梯轎廂、電梯門都為金屬材質，對手機信號的衰減極大，如果不安裝信號放大器在轎廂內覆蓋手機信號，電梯內根本無法正常使用手機。

在電梯機房內安裝一臺C17L信號放大器，選用對數周期天線作為Donor天線，安裝在電梯機房外朝向基站塔方向，Service天線也選用對數周期天線，安裝在電梯井口向下輻射電梯井道。如果電梯井道總高度超過50米，則需要在電梯轎廂頂部安裝一臺A17L系列電梯型信號放大器，選用低增益平板天線作為Service天線輻射轎廂內部，用方向性較好的對數周期天線作為Donor天線朝向電梯井口接收井口基站信號覆蓋。

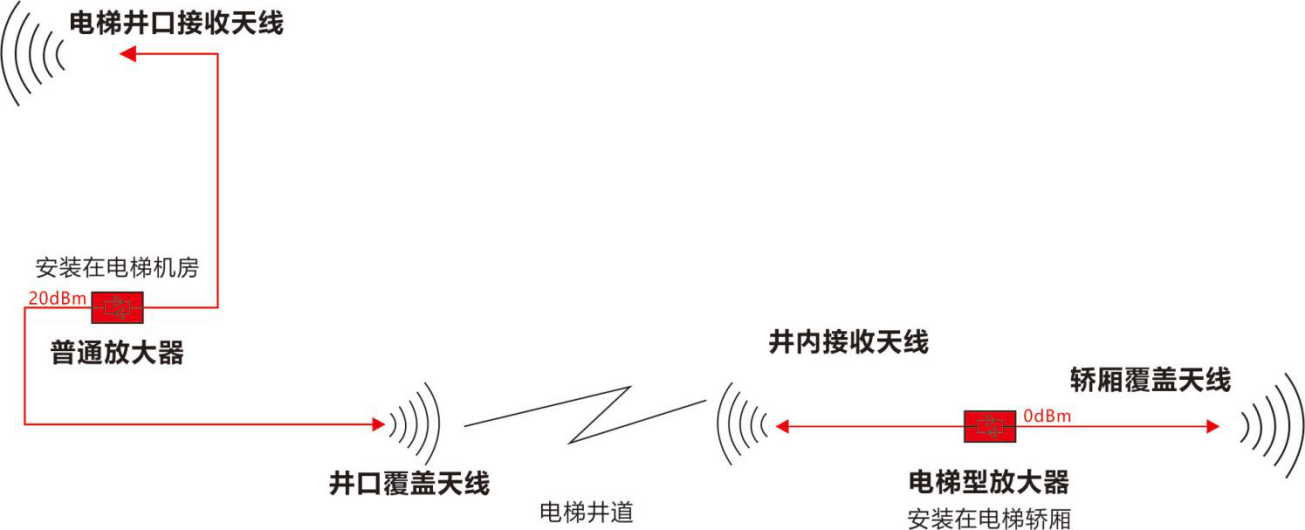

系統拓?fù)鋱D：

材料清單：

設備名稱	設備型號	數量	備注
電梯型放大器	A17L?系列	1臺	安裝在電梯轎箱頂
普通型放大器	C17L?系列	1臺	安裝電梯井口
對數周期天線	OY0727-0965	3副	井口外、井口內、轎廂頂各1只
板裝天線	IP0727-0665	1副	覆蓋轎廂內
同軸電纜	5D-FB	10~20米
電纜連接器	N-C-J5D	8個

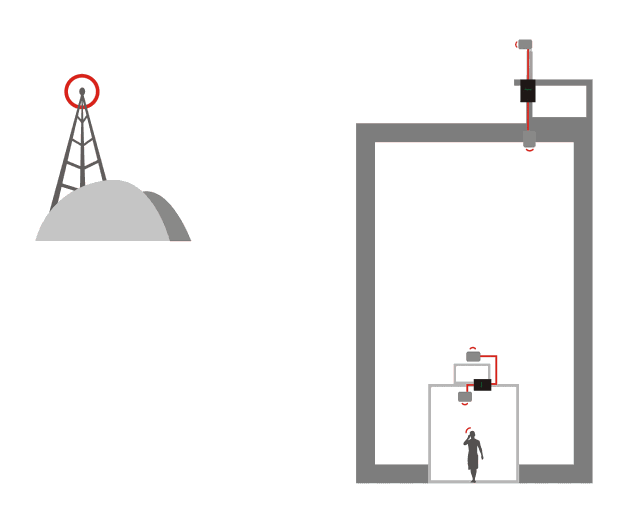

安裝示意圖：
