別墅信號覆蓋解決方案

解決方案文章 / 2025-05-28 15:23:20

別墅建筑外墻一般用水泥混凝土澆筑，對信號的衰減作用較大，且室內結構相對較輻復雜、離窗戶比較遠的區域和地下室的手機信號一般會很弱。改善別墅內的手機信號并不復雜，在別墅樓頂信號較好的地方安裝一個接收天線，把信號放大器主機安裝在弱電箱或樓梯間比較隱蔽的地方，用7D-FB同軸電纜連接接收天線和放大器主機，室內每100平米左右居中安裝一個全向覆蓋天線，在放大器的輸出口用7D-FB同軸電纜連接功分器或耦合器把放大器輸出的信號分配連接到覆蓋天線。

以一棟每層100平米的三層別墅為例，配備1臺下行輸出功率20dBm的放大器主機，安裝在設備間；在每層樓的天花板中心位置安裝一個全向吸頂天線，360度向四周覆蓋；接收天線安裝在樓頂信號覆蓋較強的方位?？紤]到美觀要求，應在裝修前提前將連接天線和主機的射頻電纜埋進墻壁。

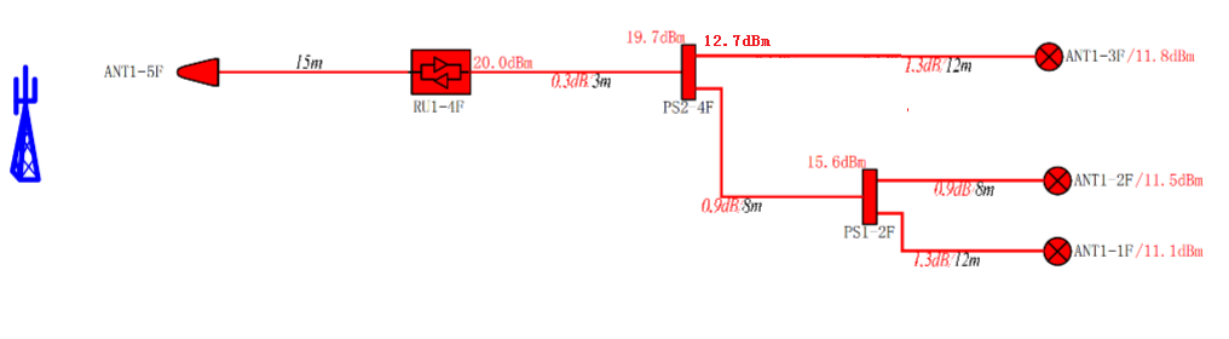

系統拓?fù)鋱D：

材料清單：

設備名稱	設備型號	數量	備注
信號放大器	C20L-B1B3B8	1臺	安裝在1樓設備間
對數周期天線	11dBi增益	1副	安裝在屋頂信號較強的方位
全向吸頂天線	3~5dBi增益	3副	安裝每層天花的中間位置
同軸電纜	7D-FB	50米
同軸電纜連接器	N-J7D	12只
耦合器	CP0727-7N	1只
二功分器	SP0727-2N	1只

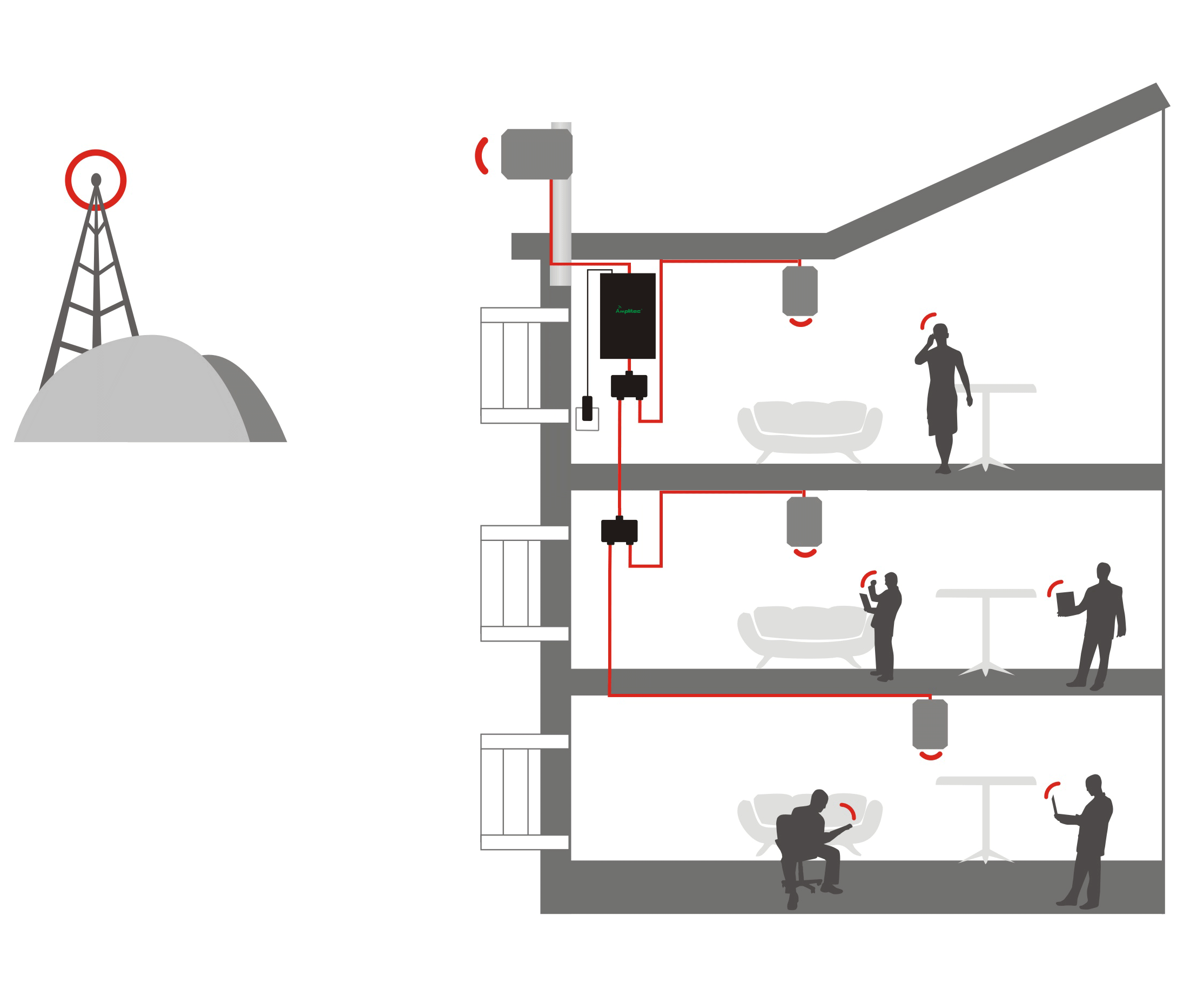

安裝示意圖：
