隧道信號覆蓋方案

解決方案文章 / 2025-05-28 15:01:07

大隧道場景形式多樣，按用途分有公路隧道和鐵路隧道，地鐵隧道，不同功能的隧道對信號覆的要求不一樣；按隧道的結構分彎隧道、直隧道、長隧道、短隧道，不同結構隧道的信號覆蓋方式也不一樣。

一般情況下公路隧道和鐵路隧道的通話或上網的請求量并不大，可以采用直放站延伸戶外宏站信號來覆蓋。以一段5公里長的直線公路隧道為例，采用一套1拖5的10W空耦型光纖直放站來覆蓋。在隧道口安裝一幅高增益戶外板裝天線接收基站信號，通過1/2“饋線連接至光纖直放站近端機，近端機安裝在隧道內盡量靠近戶外接收天線的位置，5臺遠端機分別安裝在隧道內0.5km，1.5km，2.5km，3.5km，4.5km位置，近端機通過光纜串聯5臺遠端機。每臺遠端機的射頻輸出口連接一只二路功分器再連接2副定向天線，2副定向天線反向安裝，每只天線覆蓋500米距離。

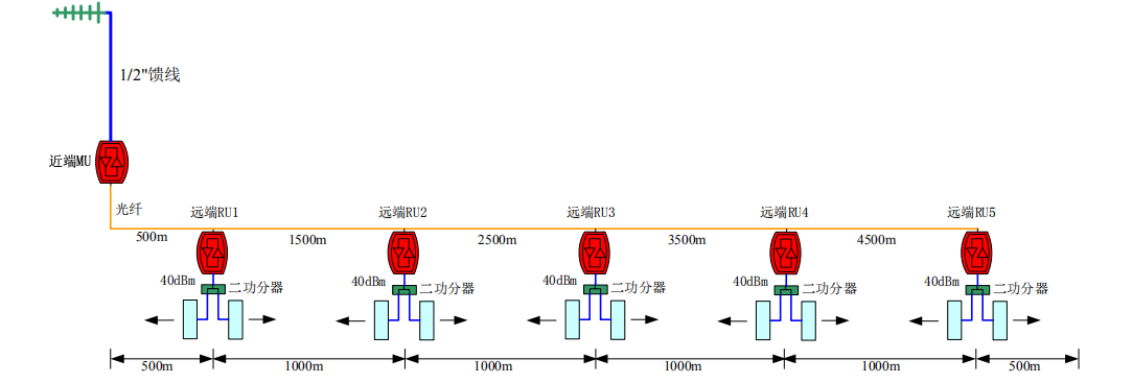

系統拓?fù)鋱D：

材料清單:

設備名稱	設備型號	數量	備注
光纖直放站近端機	O40T-B1B3-MU	1臺	安裝在隧道口
光纖直放站遠端機	O40T-B1B3-RU	5臺	分別安裝在里隧道口的0.5,1.5,2.5,3.5,4.5公里處
定向板裝天線	OP0825-1265	11副
同軸電纜	HCAAYZ-50-12	約50米
同軸電纜連接器	NJ-50-12	38只
二功分器	SP0727-2N	5只
光纜	GYTS53?12芯	4500米

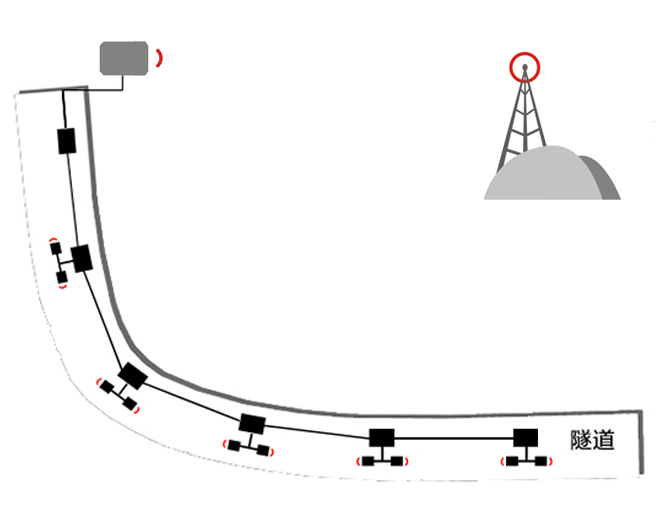

效果演示圖：
