成都供電公司電纜隧道手機信號放大器覆蓋案例
一、項目概述：
項目為成都供電公司下轄的四川省雙流區金雙路地下電纜隧道，用于布放電力高壓電纜，隧道距地面約15米，全長約2KM，隧道內無法接收到任何手機信號。為滿足電力公司人員巡檢及電力設備對外通信需求，我司負責為此隧道實施移動通信網絡覆蓋。
項目地點：
隧道實景：
二、項目實施：
我司充分溝通業主需求，并綜合考慮隧道內部結構及覆蓋效果后，確定采用直放站+干放信號放大器+泄漏電纜的覆蓋方案。

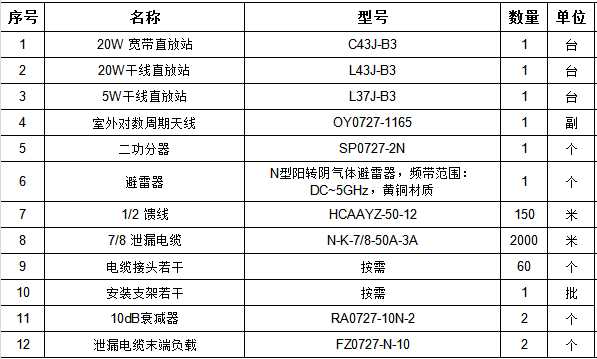

項目清單如下：

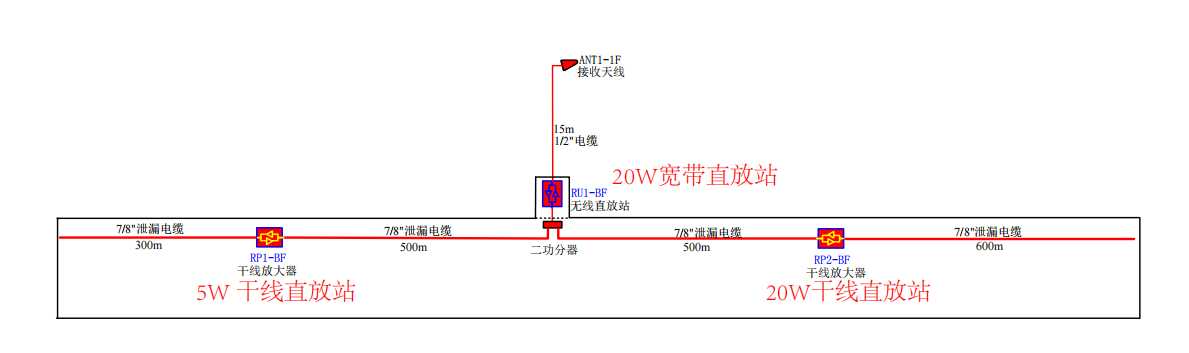

布置圖如下：
1、布置施主天線
此隧道入口位于800/1200米中間段，在入口處測試三大運營商信源均落在Band3 1800MHz頻段。我司在隧道入口處架設施主天線接收基站信源，如圖：
2、線纜鋪設
此項目采用7/8泄漏電纜滿鋪2KM，用支撐架將泄漏電纜固定在隧道頂部中間，如圖：
3、主設備安裝
此項目共安裝3臺設備，包含1臺20W 1.8G主直放站，1臺20W 1.8G干線放大器和1臺5W 1.8G干線放大器。
其中20W 1.8G主直放站安裝于隧道入口，接二功分器分左右2路輸出。
20W 1.8G干線放大器安裝于右路距主站500米處，5W 1.8G干線放大器安裝于左路距主站500米處。各臺設備之間接7/8泄漏電纜。
設備安裝圖如下：
20W 1.8G主直放站安裝圖
20W 1.8G干線放大器安裝圖
5W 1.8G干線放大器安裝圖
三、項目實測
安裝完畢后正式開通系統，隧道內信號瞬間滿格，覆蓋區域內的信號強度RSRP＞-100dBm，通話質量RSRQ＞-10dB，信噪比SINR＞10dB，可正常撥打電話，瀏覽網頁在線觀看視頻，微信視頻通話均正常。測試結果如下圖：
移動 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
電信
