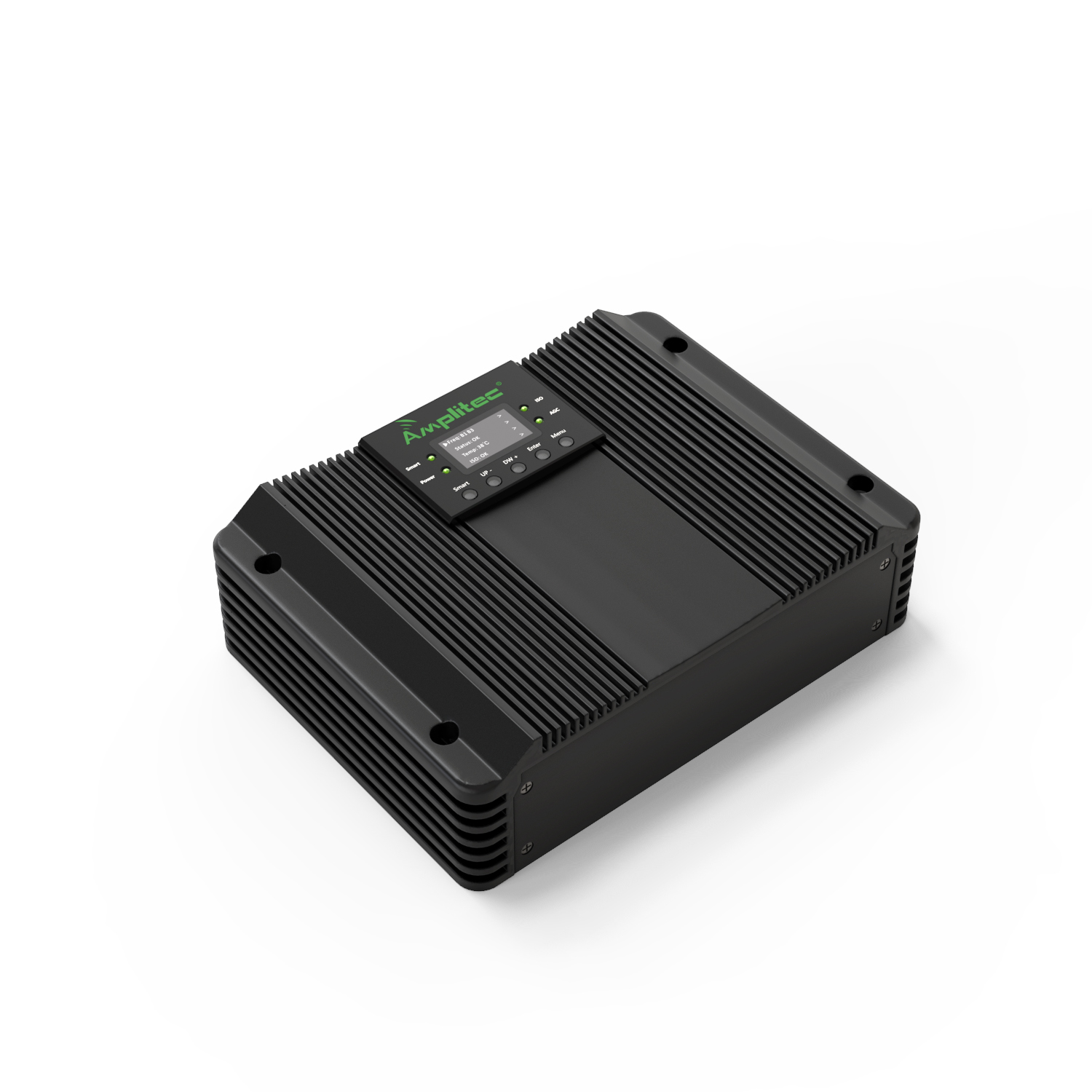

F33J/F33T單頻數字單子帶選帶直放站

● 可以通過OLED顯示或USB連接PC進行本地控制，（可選）通過3G或4G調制解調器連接云平臺進行遠程控制。 ● 數字處理，頻率和帶寬可調。 ● 消除自激振蕩，在檢測到隔離不足的情況下自動降額使用。 ● 支持自激振蕩過大或輸入過大自動關閉功能。 ● 空閑關閉，在覆蓋范圍內沒有用戶時自動關閉上行鏈路，降低對BTS的干擾。 ● MGC 31dB范圍內以1dB步長手動控制增益。 ● ALC 輸出功率自動控制，覆蓋范圍穩定。

聯系我們

型號：F33J/F33T-Bx ，“x”代表3GPP Band 1，3，4，5，7，8，28中任意一個頻段號
項目		上行	下行
支持頻段		3GPP Band 1，3，4，5，7，8，28中任意一個頻段
子帶數		1個子帶
工作帶寬		5?~45 MHz（步長100 KHz）
增益		83±3dB	85±3dB
功率		23±2 dBm?	33±2 dBm ?
帶內波動（典型值）		≤4 dB @ BW_Config	≤4 dB @ BW_Config
駐波		≤2 @ MS	≤2 @ BTS
MGC		1-31dB,1dB步進	1-31dB,1dB步進
ALC?		≥30?dB	≥30?dB
最大無損輸入功率		-10 dBm	-10 dBm
ACLR	BW_channel	≥?33?dB	≥?33?dB
	2×BW_channel	≥?45?dB	≥?45?dB
雜散發射	9KHz~1GHz	≤-36 dBm	≤-36 dBm
	1GHz~12.75GHz	≤-30 dBm	≤-30 dBm
帶外抑制	±3MHz	≤-30?dBc	≤-30?dBc
	±5MHz	≤-50?dBc	≤-50?dBc
EVM		@64QAM≤8% ,@256QAM≤3.5%
噪聲系數		≤8 dB	≤8 dB
系統時延		≤5 μs	≤5 μs
Smart?LED	智能模式	綠色
	正常模式	不亮
ISO?LED	正常	—		綠色
	在85~99?dB	—		橙色
	低于?≤84?dB	—		紅色
AGC?告警	不起控	—		綠色
	起控3~22?dB	—		橙色
	起控?≥23?dB	—		紅色
監控	本地監控	通過USB連接OMT和OLED屏幕+按鈕操作
	遠程監控（可選）	通過4G調制解調器無線連接云平臺進行遠程網管
本地控制&云平臺遠程控制		1.工作頻率
		2.帶寬
		3.上行&下行增益
		4.溫度報警門限
		5.溫度報警使能開關
		6.上行&下行功放開關
		7.上行鏈路休眠門限
		8.上行鏈路休眠開關
本地監控&云平臺遠程監控		1.工作頻率
		2.帶寬
		3.上行&下行輸入輸出功率
		4.設備溫度
		5.報警（超溫報警、ISO報警、DL電源報警）
		6.上行&下行功放開關
		7.CSQ( 信號強度 )
		8.ISO( 隔離度 )
工作電壓		DC?27V
最大功耗		≤60W
射頻接頭		N-母
防護等級		IP40
工作濕度		< 90%
工作溫度		-10℃ ~ +55℃
整機尺寸		25026850 mm (不含連接器）
整機凈重		≤3Kg

F33J/F33T-Bx系列手機信號放大器是一款智能化程度高帶寬可調手機信號放大器，本產品的設計采用了數字ALC技術、抗干擾技術。本產品配備4G Modem無線接入網管云平臺，可遠程查看設備的工作頻段、增益、輸出功率、ISO、ALC告警等工作狀態一目了然，F(xiàn)33J/F33T-Bx具備實時檢測覆蓋場所的信號質量自行調整工作狀態的功能，放大器可以根據檢測到的接收信號強度自行調整上下行增益保持鏈路平衡；當室內外天線間的隔離度不夠時自動降低增益滿足隔離度消除自激；當覆蓋范圍內沒有手機用戶時設備會自動關閉降低能耗并減少對基站的干擾。

本系列產品有支持不同頻段組合型號，選擇合適的型號，客戶可自行設置運營商的2G、3G、4G頻率信號，本產品外觀新穎美觀，結構簡潔，安裝和維護都非常簡單，安裝得當，可配置4副覆蓋天線，是快速解決運營商住宅、辦公室、電梯、地下室等場所的信號覆蓋問題。
