型號 | C20M-5B-EU | C20M-5B-SA | C20M-5B-BR |
支持頻段 | Band 1，3，7，8，20 | Band 2，4，5，7，28 | Band 1，3，5，7，28 |
工作帶寬 | 全帶寬 |
帶內波動 | Band 2，28? | ≤15dB |
Band 7，3，8，20 | ≤12dB |
Band 5，28A | ≤8dB? |
Band 1，4 | ≤6dB |
增益 | UL 70±2?dB?/ DL 75±2?dB |
駐波 | ≤2.5 |
功率 | UL?17?± 2 dBm?/ DL 20?± 2 dBm |
ALC? | UL≥?25 dB/ DL≥?25 dB |
最大無損輸入功率 | -10 dBm |
雜散發射 | 9KHz~1GHz | ≤-36 dBm |
1GHz~12.75GHz | ≤-30 dBm |
噪聲系數 | ≤8 dB |
ACLR | BWchannel[1] | UL≥30?dB/DL≥33?dB |
2 X BWchannel | UL≥35?dB/DL≥40?dB |
EVM | @64QAM≤8% ,@256QAM≤3.5% |
系統時延 | ≤0.5 μs |
RUN LED?指示燈 (±2dB) | 工作正常 | 綠色 |
上行空閑關斷（靜噪） | 綠色閃爍 |
ISO降額工作 | 橙色 |
ALC?起控≥13?dB | 橙色閃爍 |
停止工作 | 紅色 |
LCD?顯示屏 | Band | 顯示頻段名稱 |
Gain? | 顯示上行下行增益 |
Pout | 顯示下行輸出功率 |
Rssi | 顯示下行輸入功率 |
Work | 正常工作：顯示；上行空閑關斷：不顯 |
ISO | 正常工作：不顯；降額使用：顯示；自激關斷：閃顯 |
ALC | 無起控：不顯；起控3~12dB：顯示；起控≥13dB：閃顯 |
關斷功能 | 空閑關斷功能 |
自激關斷 |
過溫保護關斷 |
過輸出關斷 |
自激檢查和消除功能 | 隔離度小于增益時自動降低增益，隔離度小于增益15時關斷輸出 |
自動鏈路平衡功能 | 根據下行功率情況，自動同步調整上行鏈路增益 |
屏幕保護功能 | 無操作下，3分鐘后自動熄屏 |
工作電壓 | DC:?12V |
最大功耗 | |
射頻接頭 | N-母 |
阻抗 | 50 ohm |
防護等級 | IP40 |
工作濕度 | < 90% |
工作溫度 | 0℃ ~ +40℃ |
整機尺寸 | 283 x 253 x 50 mm （不含連接器） |
整機凈重 | ≤3.5Kg |

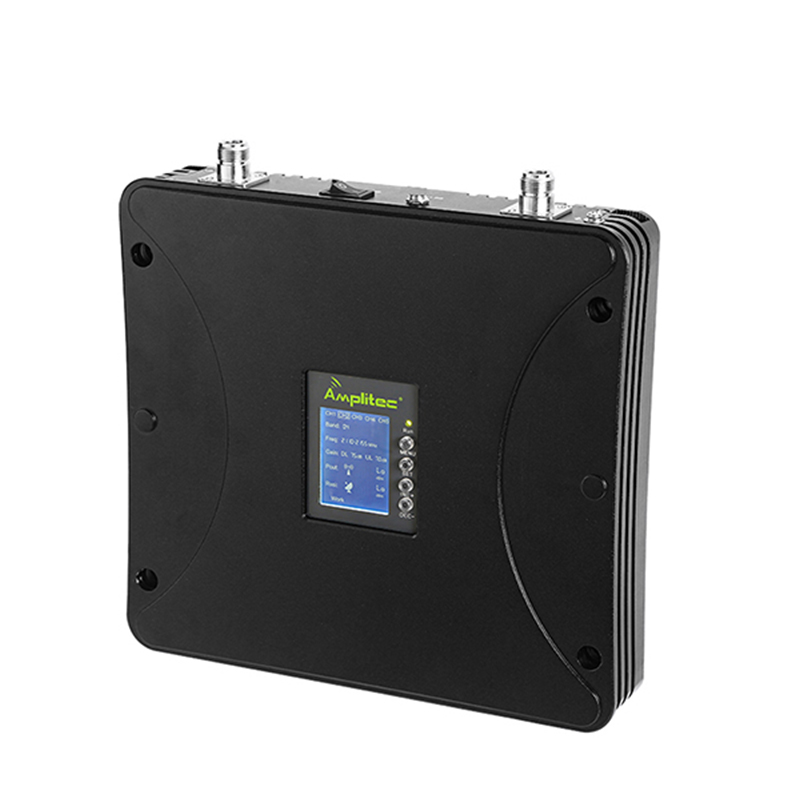

C20M五頻手機信號放大器是一款智能化程度高的手機信號放大器，本產品的設計采用了數字ALC技術、抗干擾技術，具備實時檢測覆蓋場所的信號質量自行調整工作狀態的功能，放大器可以根據檢測到的接收信號強度自行調整上下行增益保持鏈路平衡；當室內外天線間的隔離度不夠時自動降低增益滿足隔離度消除自激；當覆蓋范圍內沒有手機用戶時設備會自動關閉降低能耗并減少對基站的干擾。
本系列產品有支持不同頻段組合型號，選擇合適的型號，一般可以支持當?shù)囟鄠€(gè)運營商的2G、3G、4G信號，本產品外觀新穎美觀，結構簡潔，安裝和維護都非常簡單，安裝得當，可配置4副覆蓋天線，是快速解決住宅、辦公室、電梯、地下室等場所的信號覆蓋問題的最佳選擇。
?
推薦配置:
1）放大器主機 C20M ?1臺
2）室外天線 OY0727-0865 ?1個
3）室內天線 IO0727-03360 ?4個
4）功分器、耦合器
