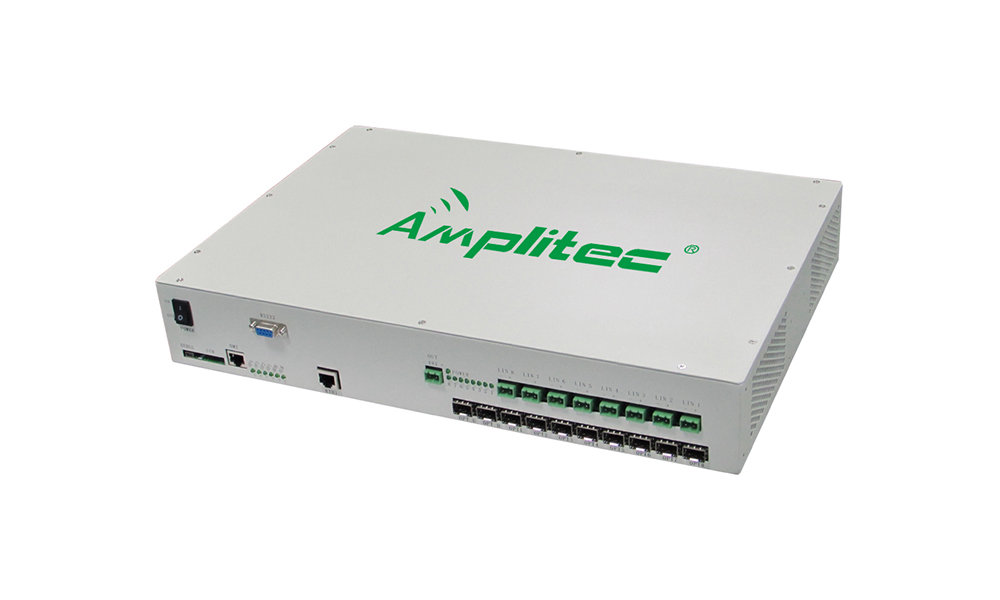

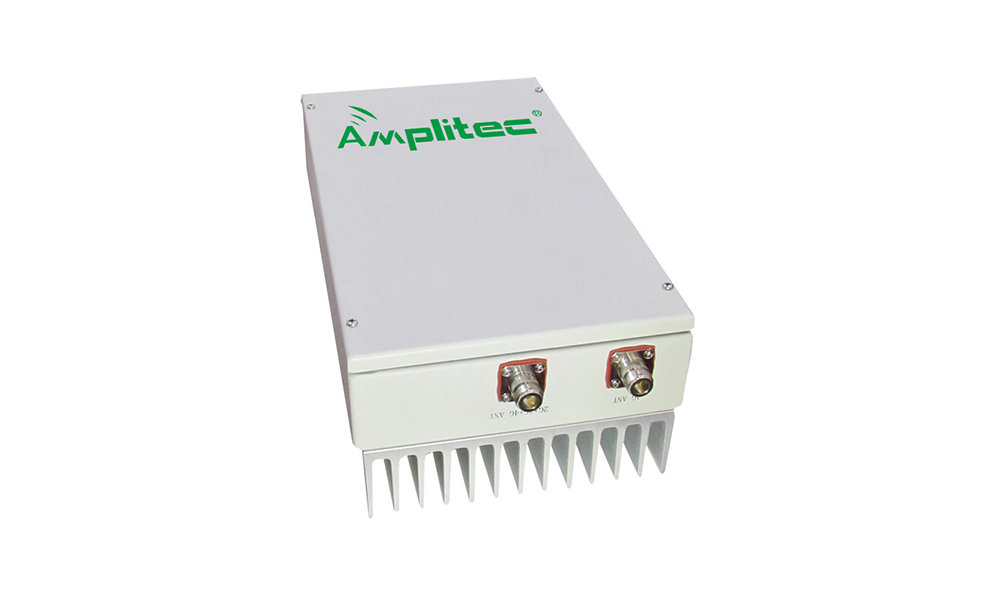

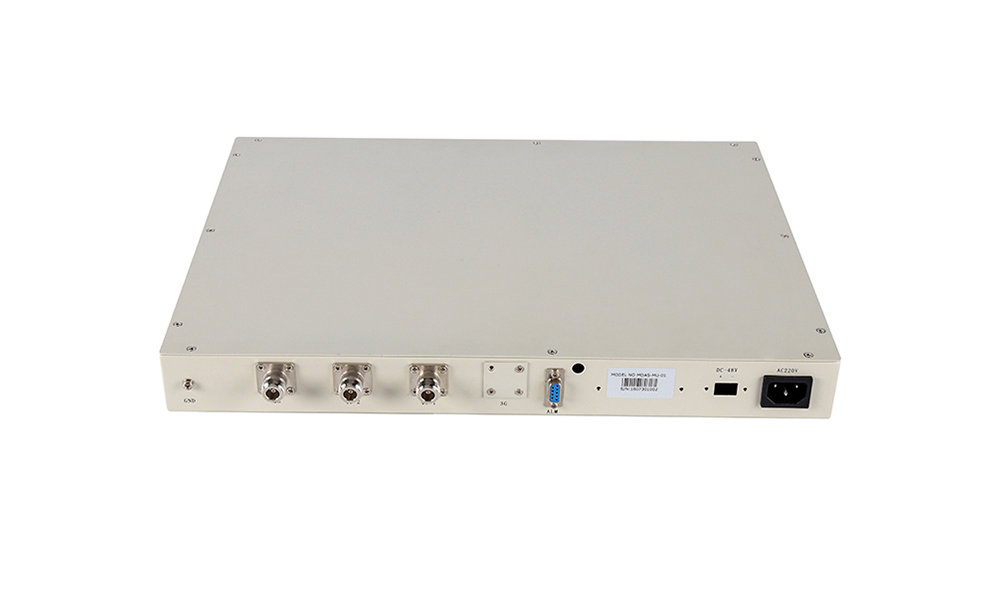

M27T (MDAS)室內分布系統

● 最多可支持接入4路2G3G4G或5G信號； ● 支持4G或5G2*2MIMO； ● 系統具備MGC，ALC功能； ● 數字濾波技術； ● MU支持并聯4臺EU； ● EU支持并聯8臺RU或級聯EU; ● 支持2KM光纖傳輸距離； ● 支持LAN連接本地OMT監控軟件； ● 支持4Gmodem遠程連接網管平臺。

聯系我們

型號	M27T-BxBx-MU/EU/RU	M27T-BxBxBx-MU/EU/RU
支持頻段	任意兩個頻段“x”	任意三個頻段“x”
工作帶寬	全頻段，可定制帶寬
增益	UL?40dB,?DL?40dB
功率	UL?-20dBm,?DL?27dBm
增益衰減	1~31dB，1dB步進
ALC控制范圍	≥?30?dB
駐波	≤?2.0
雜散發射	≤-36dBm?@?9KHz~1GHz,?≤-30dBm?@?1GHz~12.75GHz
ACRR	滿足 3GPP
EVM	滿足 3GPP
帶外增益	滿足 3GPP
噪聲系數	≤?6dB
系統時延	≤13μs
光纖接頭	LC/LC
整機尺寸	44033047mm?@ MU,? 44033070mm?@ EU, 350195120mm?@ RU
整機凈重	<5kg?@ MU, <6.5kg@ EU, <8.2kg?@ RU
工作電壓	AC?100~264V/50Hz @MU & EU,? AC?100~264V/50Hz or DC 48V by EU @RU
注：字母“x”表示3gpp頻段號: 1, 2, 3, 4, 5, 7, 8, 20, 25, 28, 66

多業務室內分布系統對饋入的2G, 3G, 4G, 5G射頻信號進行數字化處理后轉換成光信號，并通過光纖傳輸和分布的室內、外覆蓋。該系統由主機單元（MU）、擴展單元(EU)、遠端單元(RU)三部分組成，用于2G、3G、4G、5G無線通信信號深度覆蓋。

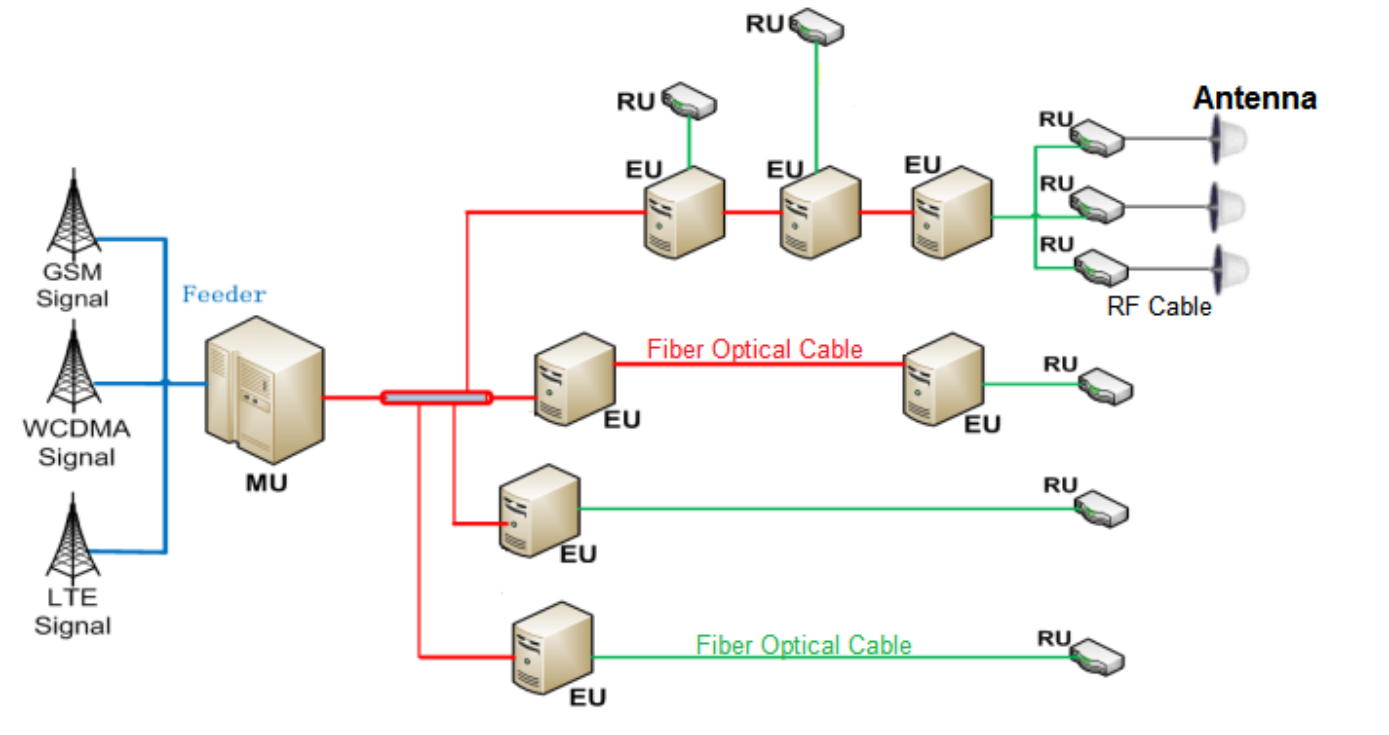

室內分布系統組網結構如下圖所示：

MU單元將RRU提供的2G\3G\4G MIMO下行射頻信號耦合進光纖分布系統，轉換成數字信號后進行組幀，經光電轉換為光信號后通過光纖傳至擴展單元。同時，將擴展單元上傳的光信號轉換成數字信號后進行解幀，然后轉換成上行射頻信號傳至信源。MU單元支持對所屬的EU、RU單元進行遠程監控管理功能。

EU單元將MU元下發的數字信號轉發至多個遠端單元；同時，將多個遠端單元上傳的信號進行合路，然后傳至MU單元。EU單元支持鏈型級聯組網，還支持對RU單元遠程供電。擴展單元支持對所屬遠端單元進行遠程監控管理功能。
