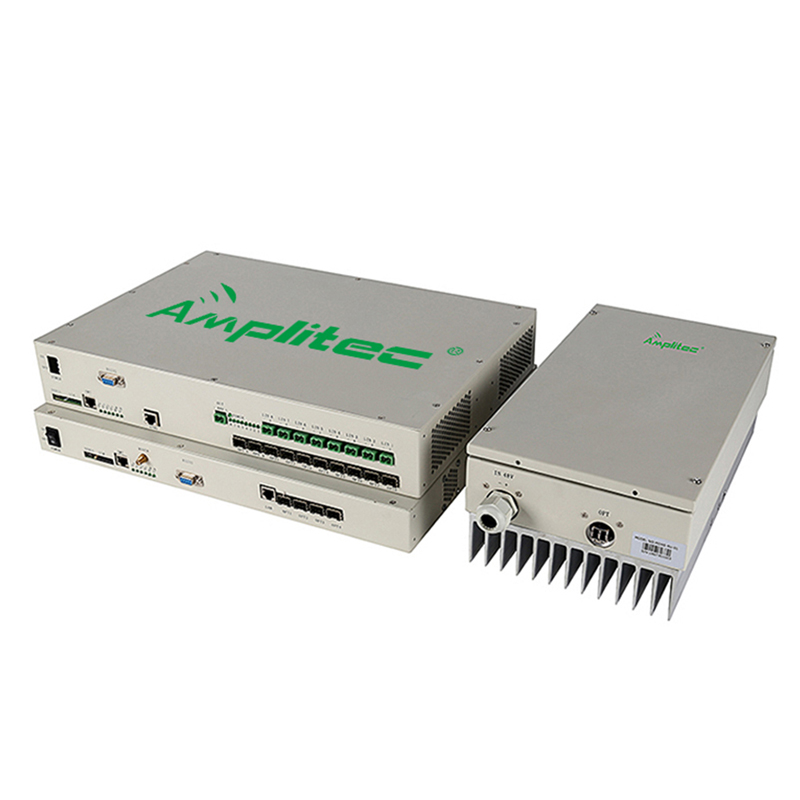

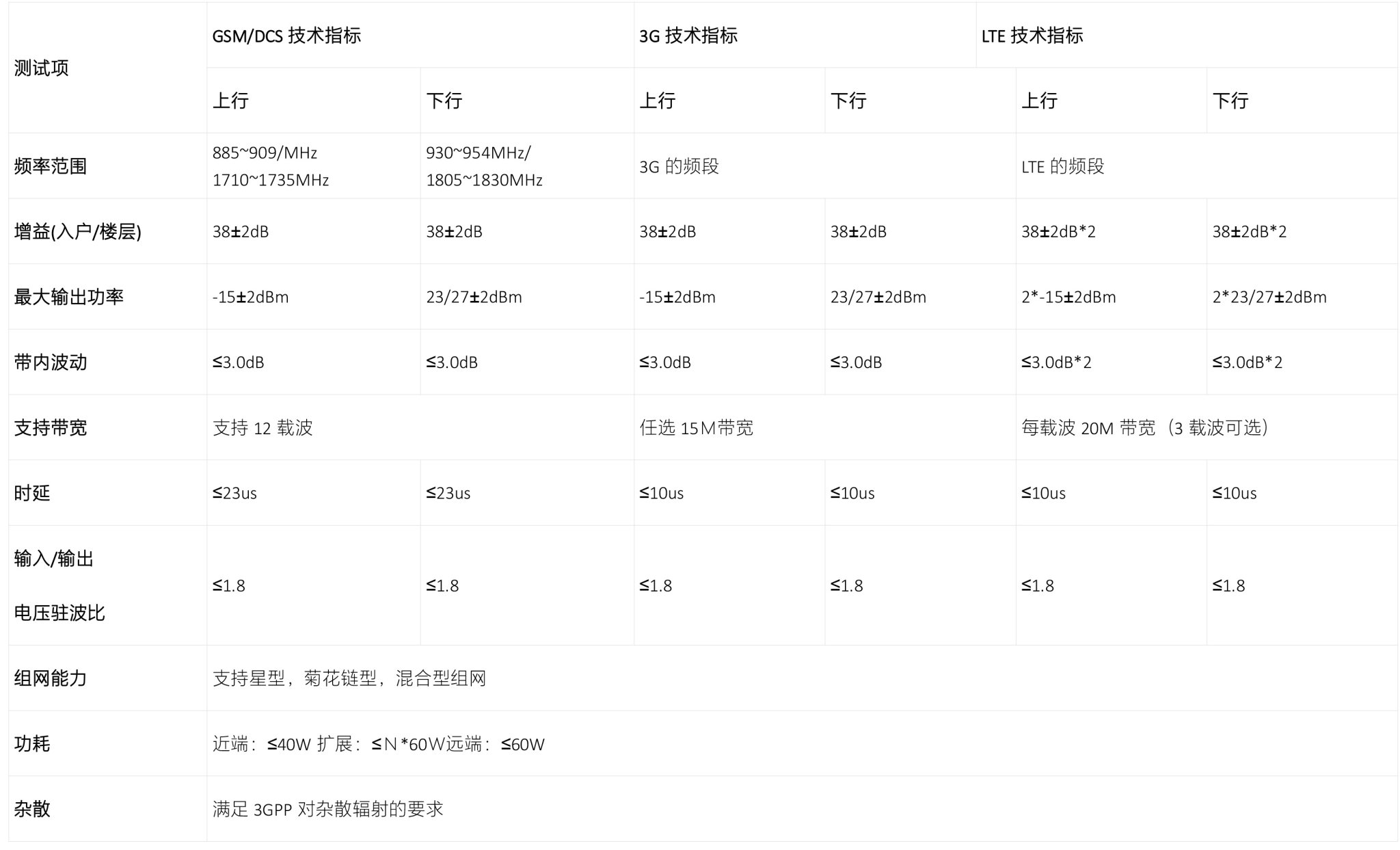

MDAS多模數字光纖分布系統可集成2G,3G和4G三種制式,由主單元（MU，Main Unit）,擴展單元(EU,Extended Unit)，遠端單元(RU，Remote Unit)三部分組成，用于2G、3G和4G無線通信信號深度覆蓋以及固網寬帶信號的接入。系統由主機單元從基站端耦合2G，3G和4G信號,采用數字傳輸方式，通過光纖傳輸?shù)浇藬U(kuò)展單元,寬帶信號在擴展單元處進行接入合路，然后通過千兆網口傳輸給多個覆蓋的遠端射頻單元，遠端射頻單元對信號進行數字處理后，2G，3G和4G信號通過天線實現覆蓋，同時4G使用雙天線發射接收。寬帶信號再通過百兆網口實現寬帶網絡覆蓋，或者在遠端射頻單元接入無線AP實現WIFI信號覆蓋。

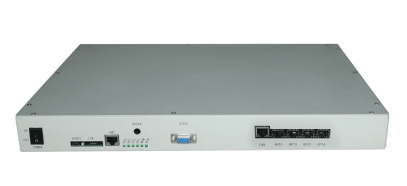

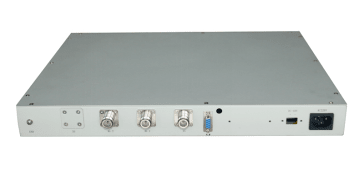

◆主機單元(MU)

?安裝于機房，將從2G、3G和4G雙路基站耦合的信號接入，完成射頻的變頻、數字信號轉換、轉換為光信號，.具備4路射頻輸入、輸出端口，4G按照3載波的方式進行設計，每個載波的帶寬可以在5MH,10MHz,15MHz,20MHz中選擇，而且中心頻率可以在帶內進行設置；.具有4個光口，可以星形連接4個擴展單元；.光模塊最高速率支持6Gbps,滿足4路射頻輸入/輸出使用。

◆擴展單元（EU）

? ??? 一般安裝于覆蓋弱電井或配電箱，將從近端傳輸?shù)男盘?hào)轉換為電信號，與ONU或交換機傳輸?shù)膶拵щ娦盘?hào)融合，具有8個光口，一個跟上一級級聯，一個和下一級級聯，6個跟遠端相連；預留1個千兆網口 ，提供WLAN透明的傳輸通道使用；提供遠端覆蓋單元復合光纜饋電，最大支持500米饋電；支持4級擴展單元級聯；支持6路饋電，饋電電壓為-53V。

◆遠端射頻單元（RU）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? 遠端射頻單元設備可安裝于內室或室外空間，具有防水功能；天線一體化型的設備內置有板狀天線，無需外接天線；將擴展單元的信號解調放大，路射頻輸入/輸出，其中4G采用三片數字芯片的方式支持3載波;支持復合光纜饋電；支持WLAN透明傳輸；遠端覆蓋單元和擴展單元之間采用6Gbps光模塊進行傳輸；輸出功率為23/27dBm。

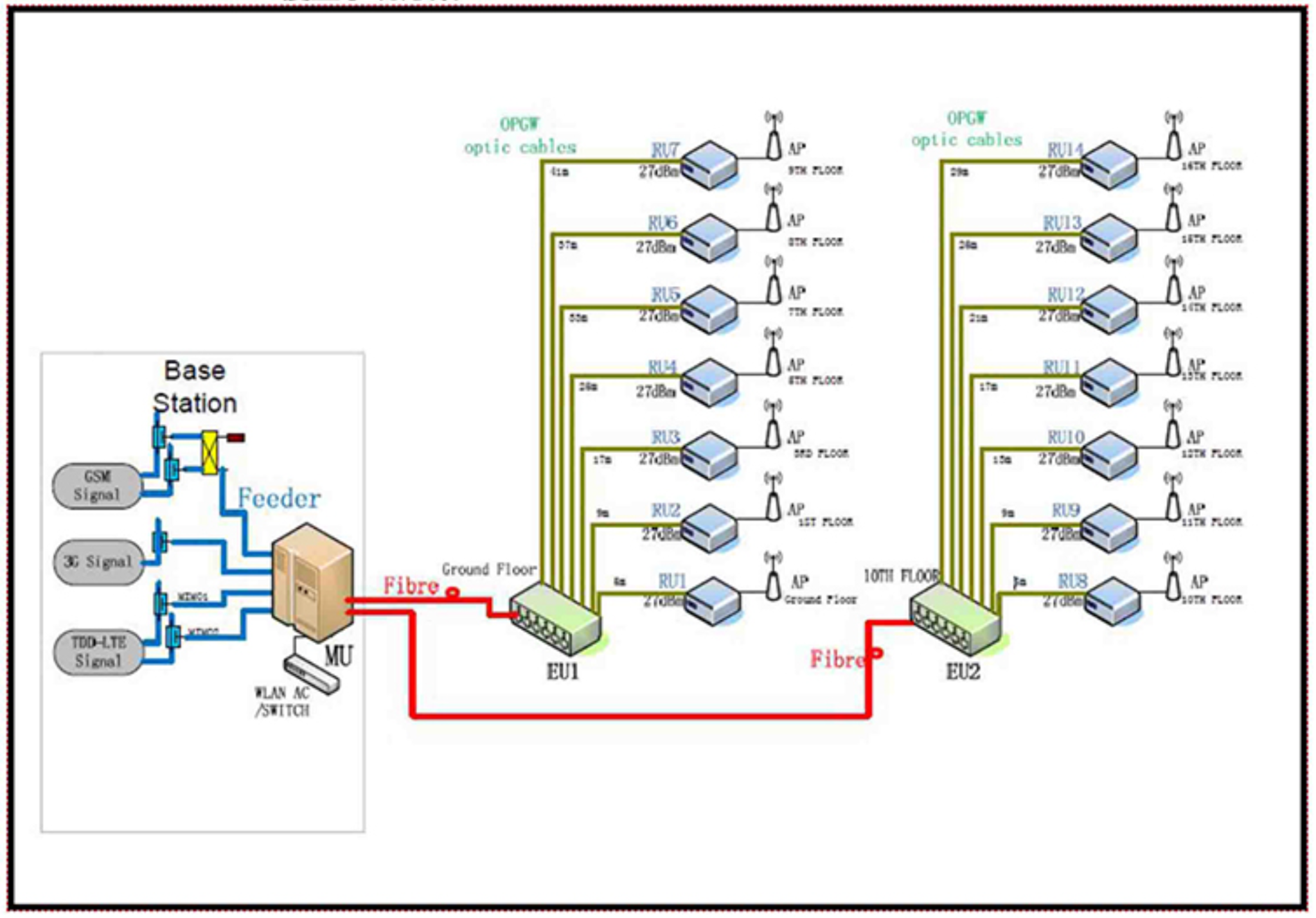

◆系統原理
