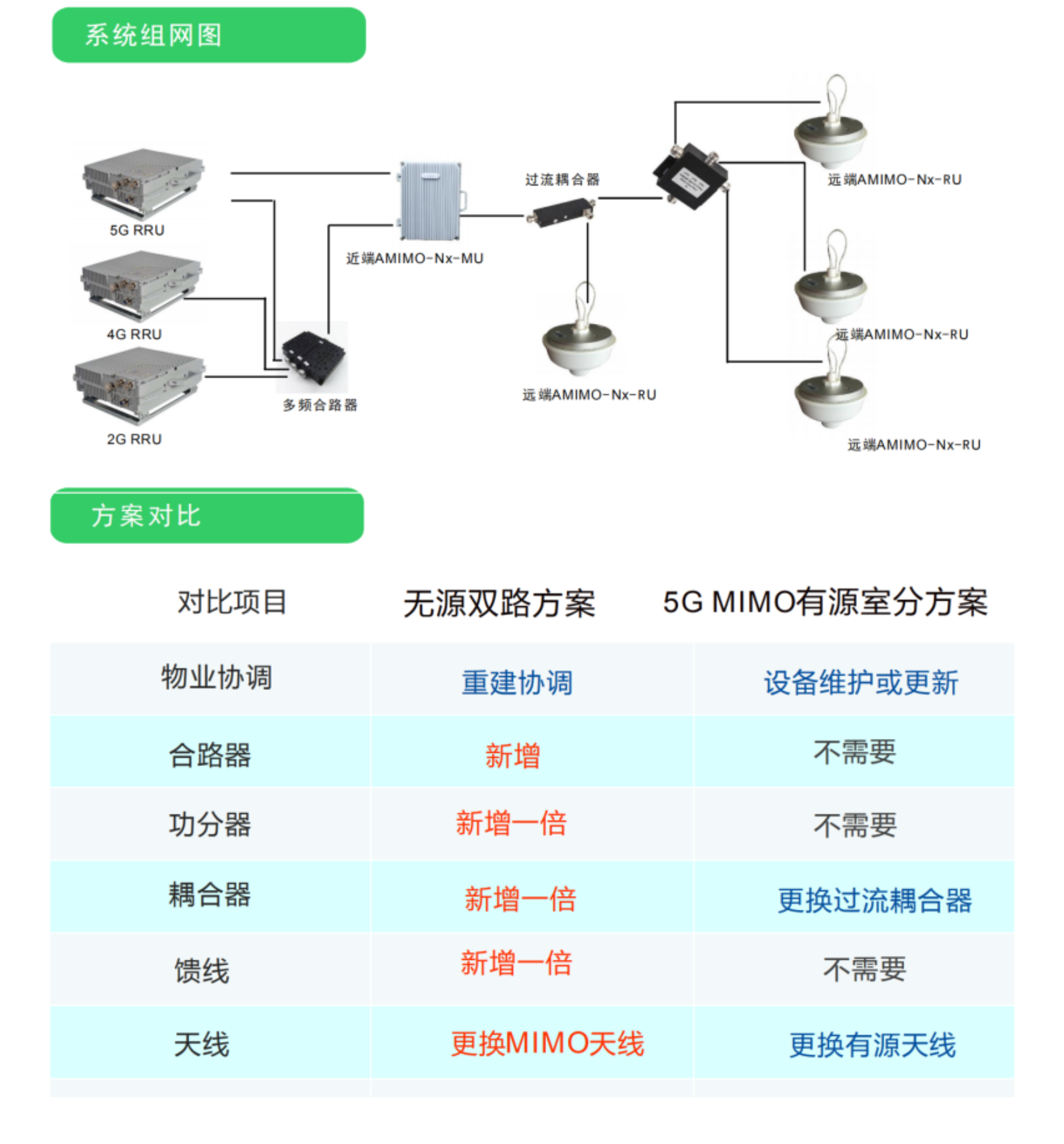

移動5G NR 室內變頻MIMO室分系統

● 一條饋線實現45G MIMO功能； ● 5G雙路輸出功率自動平衡功能； ● 支持兼容接入2G/3G/4G系統； ● lPOE遠程供電給遠端機； ● 低功耗、低成本； ●無線接入網管平臺，可遠程維護。

型號	M27T-BxBx-MU/EU/RU	M27T-BxBxBx-MU/EU/RU
頻段	Any two band in“x”	Any three band in“x”
工作帶寬	can be customized
增益	UL 40dB , DL 40dB
輸出功率	UL -20dBm, DL 27dBm
增益衰減	1~31dB, Step of 1dB
ALC 控制范圍	≥?30?dB
駐波	≤?2.0
雜散發射	≤-36dBm?@?9KHz~1GHz,?≤-30dBm?@?1GHz~12.75GHz
ACRR	Fully comply with 3GPP
EVM	Fully comply with 3GPP
PCDE	Fully comply with 3GPP
旁路增益	Fully comply with 3GPP
噪聲系數	≤?6dB
時延	≤13μs
光纖接口	LC/LC
尺寸	44033047mm @ MU,? 44033070mm @ EU, 350195120mm @ RU
重量	<5kg @ MU, <6.5kg @ EU, <8.2kg @ RU
電源	AC 100~264V/50Hz @MU & EU,? AC 100~264V/50Hz or DC 48V by EU @RU
注：字母“x”表示 3gpp 頻段號：1、2、3、4、5、7、8、20、25、28、66

Muti-service Digital Distributed Access System對饋入的2G, 3G, 4G, 5G射頻信號進行數字化處理后轉換成光信號，并通過光纖傳輸和分布的室內、外覆蓋。該系統由Main Unit（MU）、Extended Unit(EU)、Remote Unit(RU)三部分組成，用于2G、3G、4G、5G無線通信信號深度覆蓋。

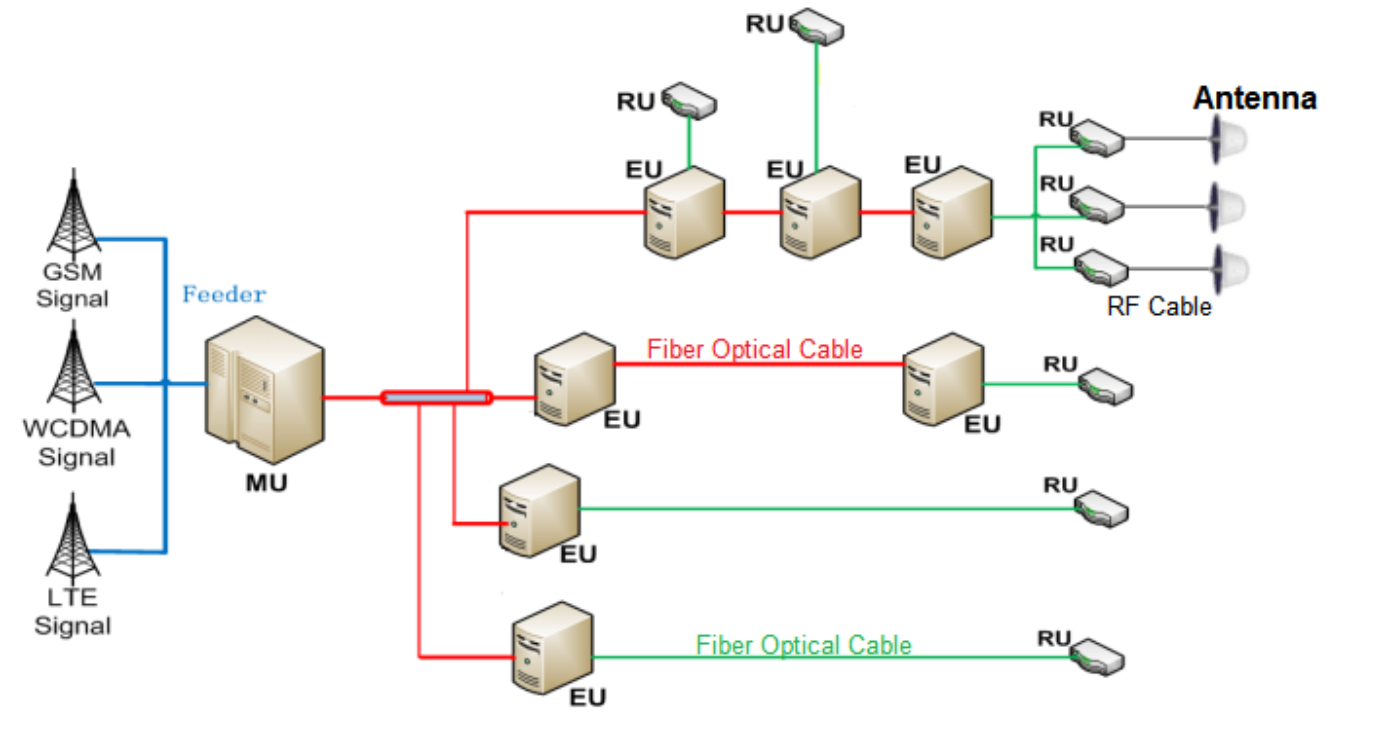

Muti-service Digital Distributed Access System組網結構如下圖所示：

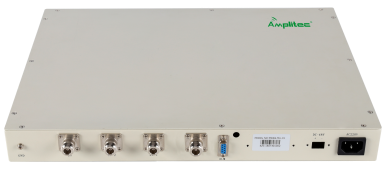

MU單元將RRU提供的2G\3G\4G MIMO下行射頻信號耦合進光纖分布系統，轉換成數字信號后進行組幀，經光電轉換為光信號后通過光纖傳至擴展單元。同時，將擴展單元上傳的光信號轉換成數字信號后進行解幀，然后轉換成上行射頻信號傳至信源。MU單元支持對所屬的EU、RU單元進行遠程監控管理功能。
