型號：C30S-BxBx ?“x”代表3GPP Band 1，2，3，4，5，7，8，20，28中任意一個頻段號 |
項目 | 上行 | 下行 |
支持頻段 | 3GPP Band 1，2，3，4，5，7，8，20，28中任意兩個頻段 |
工作帶寬 | 全頻段，可定制帶寬 |
增益 | 75±3 dB | 80±3 dB |
功率 | 23?± 2 dBm | 30?± 2 dBm? |
帶內波動 | Band 8，20，28? | ≤15dB | ≤15dB |
Band 2，3， | ≤12dB | ≤12dB |
Band 5，7，28A | ≤8dB? | ≤8dB? |
Band 1，4 | ≤6dB | ≤6dB |
增益衰減 | 1~31dB，1dB步進 | 1~31dB，1dB步進 |
ALC控制范圍? | ≥?25dB | ≥?25dB |
駐波 | ≤2 | ≤2 |
最大無損輸入功率 | -10 dBm | -10 dBm |
雜散發射 | 9KHz~1GHz | ≤-36 dBm | ≤-36 dBm |
1GHz~12.75GHz | ≤-30 dBm | ≤-30 dBm |
ACLR | BWchannel | ≥?38?dB | ≥?38?dB |
2×BWchannel | ≥?45?dB | ≥?45?dB |
EVM | @64QAM≤8% ,@256QAM≤3.5% |
噪聲系數 | ≤8?dB | ≤8?dB |
系統時延 | ≤1.5 μs | ≤1.5 μs |
Smart?LED | 智能模式 | 綠色 |
正常模式 | 不亮 |
ISO?LED | 正常 | — | 綠色 |
在80~94?dB | — | 橙色 |
低于?≤79?dB | — | 紅色 |
AGC?告警 | 不起控 | — | 綠色 |
起控3~22?dB | — | 橙色 |
起控?≥23?dB | — | 紅色 |
OLED本地控制 | 1.上行&下行增益 |
2.溫度報警門限 |
3.溫度報警使能開關 |
4.上行&下行功放開關 |
5.上行鏈路休眠門限 |
6.上行鏈路休眠開關 |
OLED本地監控 | 1.上行&下行輸入功率 |
2.上行&下行輸出功率 |
3.設備溫度 |
4.報警（超溫報警、ISO報警、DL電源報警） |
5.上行&下行功放開關 |
6.ISO( 隔離度 ) |
關斷功能 | 空閑關斷功能 |
自激關斷 |
過輸入關斷 |
過溫保護 |
下行過輸出關斷 |
鏈路自動平衡功能 | 根據下行功率情況，自動同步調整上行鏈路增益 |
自動熄屏 | 無操作下，3分鐘后自動熄屏 |
工作電壓 | DC:?27V |
最大功耗 | |
射頻接頭 | N-母 |
阻抗 | 50?歐姆 |
防護等級 | IP40 |
工作濕度 | < 90% |
工作溫度 | -10℃ ~ +55℃ |
整機尺寸 | 205?x?268?x?100?mm?(不含連接器） |
整機凈重 | ≤4 Kg |

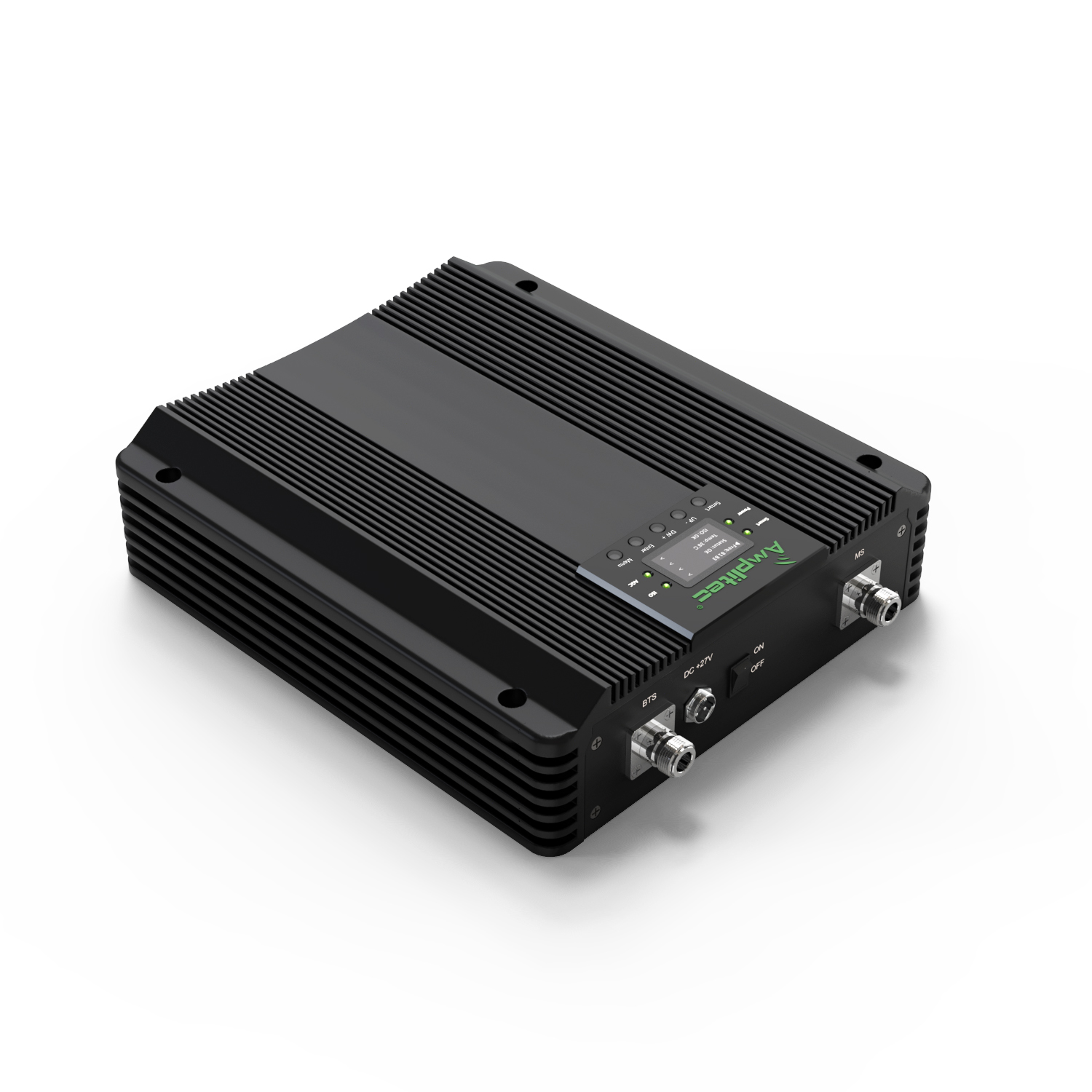

C30S系列手機信號放大器是一款智能化程度高的手機信號放大器，本產品的設計采用了數字ALC技術、抗干擾技術，具備實時檢測覆蓋場所的信號質量自行調整工作狀態的功能，放大器可以根據檢測到的接收信號強度自行調整上下行增益保持鏈路平衡；當室內外天線間的隔離度不夠時自動降低增益滿足隔離度消除自激；當覆蓋范圍內沒有手機用戶時設備會自動關閉降低能耗并減少對基站的干擾。
本系列產品有支持不同頻段組合型號，選擇合適的型號，一般可以支持當?shù)囟鄠€運營商的2G、3G、4G信號，本產品外觀新穎美觀，結構簡潔，安裝和維護都非常簡單，安裝得當，可配置7副覆蓋天線，是快速解決住宅、辦公室、電梯、地下室等場所的信號覆蓋問題的最佳選擇。
?
推薦配置:
1）放大器主機 C27S ?1臺
2）室外天線 OY0727-0865 ?1個
3）室內天線 IO0727-03360 ?7個
4）功分器、耦合器
