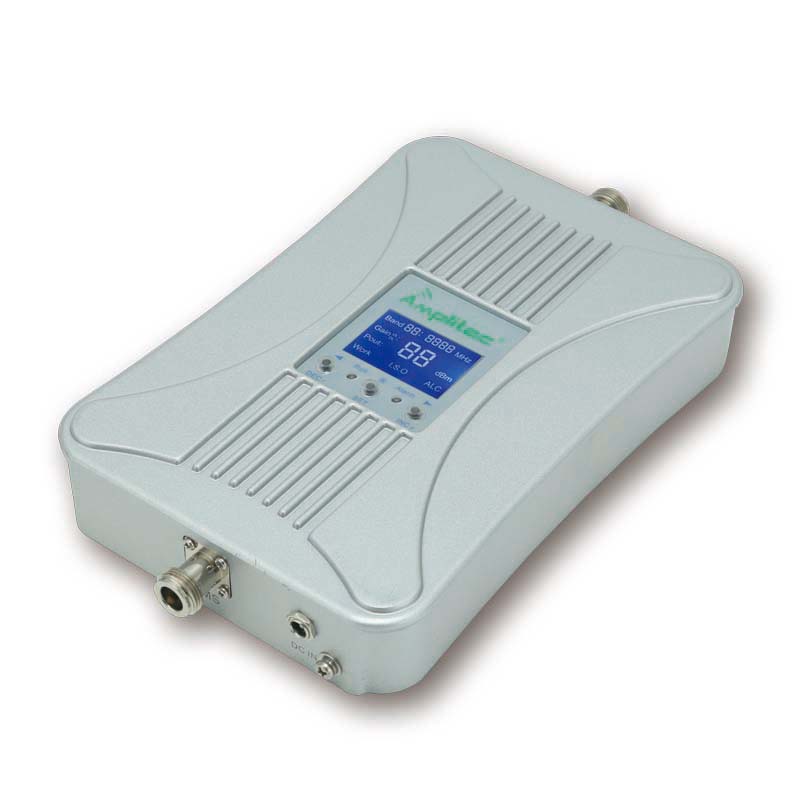

型號：C17/C20L-BxBx ，“x”代表3GPP Band 1，2，3，4，5，7，8，20，28中任意一個頻段號

項目

上行

下行

支持頻段

3GPP Band 1，2，3，4，5，7，8，20，28中任意兩個頻段組合

工作帶寬

常規品全帶寬，可定制帶寬

增益

65±3dB

70±3dB

帶內波動

Band 2，20，28?

≤15dB

≤15dB

Band 3，8

≤12dB

≤12dB

Band 2，7，28A

≤8dB?

≤8dB?

Band 1，4

≤6dB

≤6dB

駐波

≤2.0

≤2.0

功率

15±2 dBm?

20±2 dBm ?

MGC

1-31dB,1dB步進

1-31dB,1dB步進

ALC?

≥25?dB

≥25?dB

最大無損輸入功率

-10 dBm

-10 dBm

ACLR

BW_channel

≥?35?dB

≥?38?dB

2×BW_channel

≥?45?dB

≥?45?dB

Spurious Emission

9KHz~1GHz

≤-36 dBm

≤-36 dBm

1GHz~12.75GHz

≤-30 dBm

≤-30 dBm

EVM

@64QAM≤8% ,@256QAM≤3.5%

噪聲系數

≤8 dB

≤8 dB

系統時延

≤1.5 μs

≤1.5 μs

RUN LED?指示燈

工作正常

綠色

上行空閑關斷（靜噪）

綠色閃爍

ISO降額工作

橙色

停止工作

紅色

?Alarm?LED?指示燈

ALC未起控

—

綠色

ALC起控3~12?dB

—

橙色

ALC起控?≥13?dB

—

紅色

LCD?顯示屏

Band

顯示頻段名稱

Gain?

顯示上行下行增益

Pout

顯示下行輸出功率

Work

正常工作：顯示，上行空閑關斷：不顯

ISO

正常工作：不顯；降額使用：顯示；自激關斷：閃顯

ALC

無起控：不顯；起控3~12dB：顯示；起控≥13dB：閃顯

關斷功能

上行休眠關斷功能

過功率關斷

自激關斷

自激檢測和消除功能

實時自激檢測，隔離度小于（增益+15dB）時自動降低增益

工作電壓

DC?5V

最大功耗

≤10W

射頻接頭

N-母

防護等級

IP40

工作濕度

< 90%

工作溫度

0℃ ~ +50℃

整機尺寸

206?x?140?x?37?mm?(不含連接器）

整機凈重

≤2Kg
