型號：C43J/T-BxBxBx “x”代表3GPP Band 1，2，3，4，5，7，8，20，28中任意一個頻段號 |
項目 | 上行 | 下行 |
支持頻段 | 3GPP Band 1，2，3，4，5，7，8，20，28中任意三個頻段組合 |
工作帶寬 | 全頻段，可定制帶寬 |
增益 | 85±3 dB | 90±3 dB |
功率 | 27±2dBm | 低頻40±2dBm?，高頻43±2dBm |
帶內波動 | Band 2，8，20，28? | ≤12dB |
Band 3，7 | ≤10dB |
Band 5，28A | ≤8dB? |
Band 1，4 | ≤6dB |
ATT衰減 | 1~31dB，1dB步進 | 1~31dB，1dB步進 |
ALC控制范圍? | ≥ 25dB | ≥ 25dB |
駐波 | ≤2 | ≤2 |
最大無損輸入功率 | -10 dBm | -10 dBm |
雜散發射 | 9KHz~1GHz | ≤-36 dBm | ≤-36 dBm |
1GHz~12.75GHz | ≤-30 dBm | ≤-30 dBm |
ACLR | BWchannel | ≥35 dB | ≥38 dB |
2×BWchannel | ≥45 dB | ≥38 dB |
EVM | @64QAM≤8% ,@256QAM≤3.5% |
噪聲系數 | ≤6?dB | ≤6?dB |
系統時延 | ≤1.5 μs | ≤1.5 μs |
Smart?LED | 智能模式 | 綠色 |
正常模式 | 不亮 |
ISO?LED | 正常 | — | 綠色 |
在90~104?dB | — | 橙色 |
低于?≤89?dB | — | 紅色 |
AGC?告警 | 不起控 | — | 綠色 |
起控3~22?dB | — | 橙色 |
起控?≥23?dB | — | 紅色 |
USB本地控制&云平臺遠程控制 | 1.上行&下行增益 |
2.溫度報警門限 |
3.溫度報警使能開關 |
4.上行&下行功放開關 |
5.上行鏈路休眠門限 |
6.上行鏈路休眠開關 |
USB本地監控&云平臺遠程監控 | 1.上行&下行輸入功率 |
2.上行&下行輸出功率 |
3.設備溫度 |
4.報警（超溫報警、ISO報警、DL電源報警） |
5.上行&下行功放開關 |
6.CSQ( 信號強度 ) |
7.ISO( 隔離度 ) |
關斷功能 | 空閑關斷功能 |
自激關斷 |
過輸入關斷 |
過溫保護 |
下行過輸出關斷 |
鏈路自動平衡功能 | 根據下行功率情況，自動同步調整上行鏈路增益 |
自動熄屏 | 無操作下，3分鐘后自動熄屏 |
監控 | 本地監控 | 通過USB連接OMT和OLED屏幕+按鈕操作 |
遠程監控（可選） | 通過4G調制解調器無線連接云平臺進行遠程網管 |
工作電壓 | AC:?220V |
最大功耗 | |
射頻接頭 | N-母 |
阻抗 | 50?歐姆 |
防護等級 | IP65 |
工作濕度 | < 90% |
工作溫度 | -10℃ ~ +55℃ |
整機尺寸 | 502*420*270mm |
整機凈重 | <38kg |

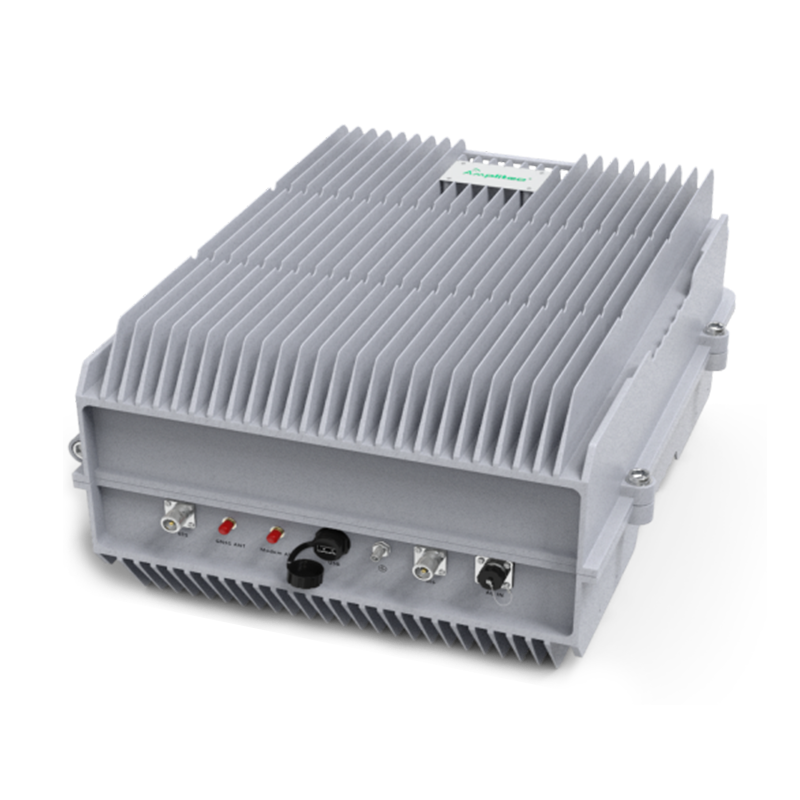

C37J三頻寬帶直放站是一款高智能、高頻帶寬的手機信號放大器，本產品設計采用數字ALC技術andanti-interference技術，本直放站配備OLED智能顯示屏，使設備的工作頻率范圍、增益、輸出功率、ISO、ALC報警等工作條件一目了然，而且C37J三頻段無線直放站具有大功率、高增益、低成本、安裝方便等優點，可快速解決和優化地下停車場、隧道、管廊、礦區等弱信號區域和盲區的覆蓋。
