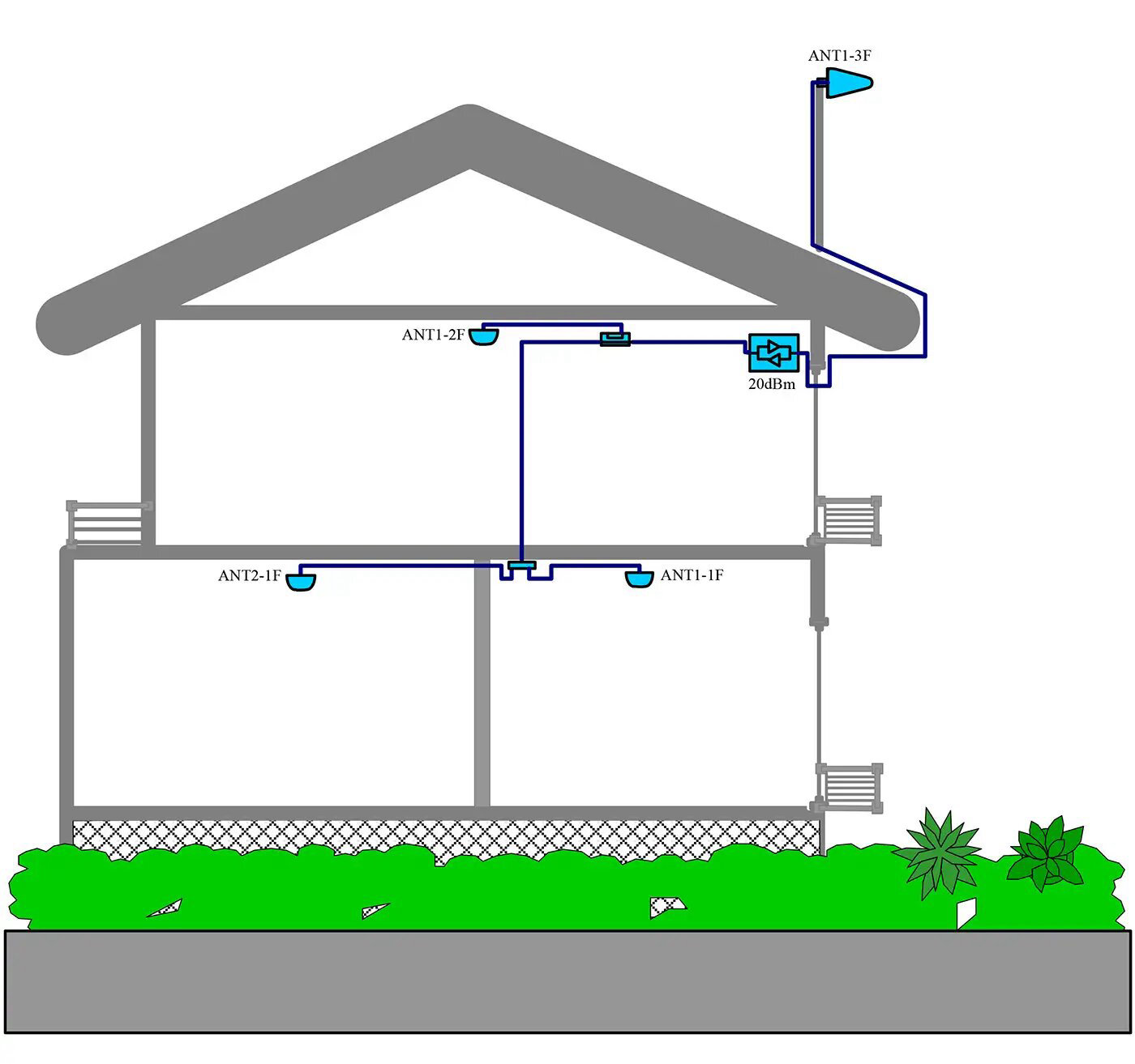

型號

C20M-BxNx

支持頻段

Band 1，2，3，4，5，7，8，20，28中任意一個FDD 4G頻段 + NR40,41,78中任意一個TDD 5G 頻段組合

工作帶寬

支持定制帶寬?

增益

UL 70dB±2?/ DL 70±2dB

帶內波動

≤15dB?@?Band 2，8，20，28?

≤12dB?@?Band 3 ，7

≤8dB @?Band 5，28A

≤6dB?@?Band 1，4，?

≤5dB?@?NR 40,41,78 100MHz帶寬

輸出功率

UL 17dBm±2?/ DL 20±2dBm

增益衰減

1~31dB, 1dB步進

ALC控制范圍

UL≥40dB?/ DL≥25dB

駐波

≤2.0

最大無損輸入功率

-10dBm

雜散發射

9KHz~1GHz

≤-36dBm

1GHz~12.75GHz

≤-30dBm

ACLR

BW_channel?

UL≥35dB?/ DL≥40dB

2 X BW_channel

UL≥45dB?/ DL≥45dB

EVM

@64QAM≤8% ,@256QAM≤3.5%

噪聲系數

≤8.0 dB

關斷功能

自激關斷，過溫關斷，上行休眠關斷

自激檢測和消除功能

實時自激檢測，隔離度小于增益+15dB時自動降低增益

鏈路平衡功能

根據下行功率情況，自動同步調整上行鏈路增益

LTD “RUN” 指示功能

工作正常

綠色

上行空閑關斷（靜噪）

綠色閃爍

ISO降額工作

橙色

ALC 起控≥13?dB

橙色閃爍

停止工作

紅色

LCD指示功能

Band

顯示頻段名稱

Gain?

顯示上行下行增益

Pout

顯示下行輸出功率

Rssi

顯示下行輸入功率

Work

正常工作：點亮；上行空閑關斷：不顯示

ISO

正常工作：不顯；降額使用：顯示；自激關斷：閃顯

ALC(±2dB)

無起控：不顯；起控3~12dB：顯示；起控≥13dB：閃顯

系統時延

≤1μs

工作電壓

DC?12V/2A

最大功耗

≤20W

防護等級

IP40

工作濕度

<90%

工作溫度

0℃ ~ +50℃

射頻接頭

SMA-母

整機尺寸

180*130*45mm

整機凈重

<1.8kg

注：型號中的"x" 表示3GPP頻段號Band 1, 2, 3, 4, 5, 7, 8, 20, 28和NR 40, 41, 78
